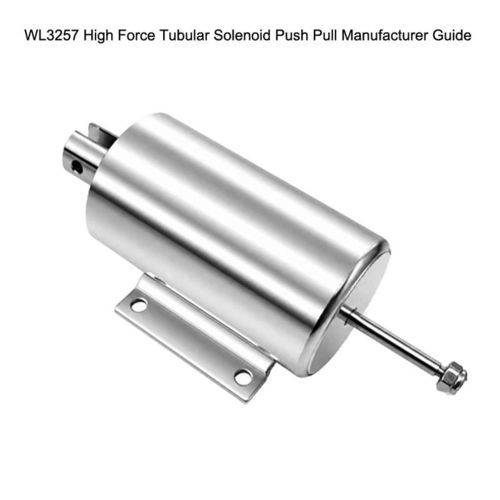

Elettromagnete per elettovalvola WL3257

di fermolinearedi blocco

Panoramica prodotto
Il solenoide tubolare spinta-trazione WL3257 è un attuatore lineare elettromagnetico compatto progettato per l'automazione industriale. La struttura cilindrica migliora il circuito magnetico per fornire elevata densità di forza in un ingombro ridotto. Disponibile in configurazioni push, pull o push-pull con corsa, tensione e forza personalizzabili per l'integrazione macchine.

Come funziona

• Ingresso elettrico: tensione DC applicata all'avvolgimento di rame.
• Generazione del campo magnetico: la corrente nell'avvolgimento crea un campo attorno al nucleo di ferro.
• Spostamento del pistone: il campo magnetico muove il pistone all'interno della scocca tubolare.
• Uscita meccanica: il movimento lineare del pistone produce forza di spinta o trazione sul carico.
• Ritorno: molla interna o meccanismo esterno riporta il pistone a riposo quando l'alimentazione è disinserita.
• La forza di uscita dipende da spire, corrente, materiale magnetico, interstizio d'aria, corsa e progetto meccanico.

Caratteristiche principali

• Elevata densità di forza con controllo preciso della corsa.
• Scocca cilindrica per maggiore efficienza magnetica e attrito ridotto.
• Dimensioni compatte per spazi di installazione ridotti.
• Tensione, corsa, livello di forza e opzioni di montaggio personalizzabili.
• Produzione con lavorazioni CNC, stampaggio di precisione, avvolgimento automatico e test automatizzati per coerenza.

Applicazioni

• Automazione industriale e controllo macchine: posizionamento, alimentazione e sistemi di smistamento.
• Robotica: blocco, rilascio, presa e posizionamento.
• Azionamento valvole per fluidi, gas e sistemi pneumatici.
• Dispositivi medicali, pompe, macchine di prova e automazione di laboratorio.
• Sicurezza: serrature elettroniche e sistemi di controllo accessi.
• Distributori automatici, macchine agricole, sistemi automobilistici, automazione d'ufficio e macchine OEM.

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL3257
• Tensione nominale (V): DC 12 V, 24 V, 48 V, 60 V
• Potenza nominale (W): 20-10 W
• Modalità di lavoro: Tipo tubolare push-pull
• Forza di mantenimento (N): 1-20 N
• Corsa (mm): 2-10 mm
• Tempo di reset (s): 0.3
• Durata service: 300.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Materiale: scocca in acciaio al carbonio con rivestimento zincato
• Contatto di alimentazione: presa DC
• Stile di installazione: vite regolabile e cappuccio
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: Nessuna
• Classe di isolamento: F
• Test Hi-Pot: AC 600 V 50/60 Hz 2 s
• Forza di mantenimento senza eccitazione: 0
• Temperatura di lavoro: -10°C a 100°C
• Ciclo di servizio: 1–100%
• Profondità filettatura (mm): 3–5 mm
• Termine di pagamento: TT o LC a vista
• Ordine campione: Sì
• Garanzia: 1 anno
• MOQ: 1000 pz
• Capacità di fornitura: 5000 pz a settimana
• Tempo di consegna: 30 giorni
• Porto di carico: Shenzhen
