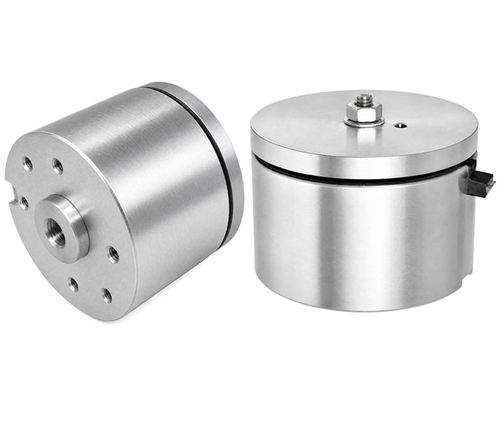

Elettrovalvola a comando diretto WL6940

a combustibileper acquaper aria compressa

Panoramica prodotto
Il solenoide dosatore WL 6940 di Weilong Technology è un attuatore elettromagnetico progettato per controllo lineare preciso in applicazioni industriali. Fornisce forza di spinta/traction controllata per dosaggio, erogazione e regolazione del flusso in assemblaggi compatti.

Funzionamento
Il dispositivo converte l'energia elettrica in moto lineare: l'alimentazione della bobina genera un campo magnetico che sposta il nucleo; il ritorno è assicurato da molla o ritorno magnetico quando l'alimentazione viene interrotta. Meccanismi tipici azionati:

• Apertura/chiusura valvole
• Regolazione flusso liquidi e gas
• Sistemi di erogazione e dosaggio
• Azionamento di piccole parti di precisione

Caratteristiche principali

• Moto lineare preciso e ripetibile per dosaggio
• Risposta elettromagnetica rapida e commutazione veloce
• Ingombro compatto per applicazioni con vincoli di spazio
• Configurabile in tensione, corsa e forza per requisiti OEM
• Avvolgimento e circuito magnetico ottimizzati per limitare il surriscaldamento
• Scocca in acciaio al carbonio con zincatura

Applicazioni
Adatto a sistemi che richiedono controllo elettromagnetico preciso:

• Dispositivi medici: infusioni, controllo ossigeno, analizzatori
• Automazione industriale: sistemi di erogazione, attuatori pneumatici, robotica
• Combustibile ed energia: controllo preciso di liquidi/gas e iniezione
• Gestione acqua e fluidi: pompe, distributori, impianti di trattamento
• Strumentazione di laboratorio che richiede ripetibilità e precisione di dosaggio

Dati tecnici
Brand : Weilong Technology
Model Number : WL 6940
Rated Voltage (V) : DC 12 or 24 V
Rated Power (W) : 10–60 W
Work Model / Lifespan : 100 000 Lifespan Cycles
Push / Pull Force (N) : 1–60 N at 0–2 mm
Stroke (mm) : 3–10 mm
Reset Time (s) : 1 s / 3 s / Off options
Service Life : ~300,000 cycles
Certification : CE, ROHS, ISO9001
Material : Carbon steel housing, zinc plated coating
Lead Wire Length (mm) : 200
Install Style : both sides with three mounting screw holes
Tolerance of Dimension : +/- 0.1 mm
Water-proof : none
Insulation Class : F (up to 150°C)
Hi-Pot Test : AC 600 V 50/60 Hz 1 s
Non-excitation Holding Force : 0
Working Temperature : -10°C to 100°C
Duty Cycle : 1–100%
Payment Term : TT or LC at sight
Sample Order : Yes
Warranty : 1 year
MOQ : 500 pcs
Supply Ability : 5000 pcs per week
Delivery Time : 30 days
Port of Loading : shenzhend

Vantaggi e svantaggi
Vantaggi

• Alta precisione e ripetibilità per dosaggio
• Risposta rapida adatta al controllo dinamico
• Facile integrazione in spazi ridotti
• Opzioni di personalizzazione elettrica e meccanica

Svantaggi

• Generazione di calore in funzionamento continuo; richiede progettazione termica
• Corsa limitata rispetto ad alcuni attuatori meccanici
• Mantenimento della posizione consuma energia (riscaldamento bobina)
• La forza dipende dall'interspazio d'aria e dalle tolleranze di installazione
• Potrebbe necessitare protezione in ambienti corrosivi

Risoluzione dei problemi

• Non funziona: verificare tensione di alimentazione, continuità bobina, cablaggio e controllore
• Bassa forza: controllare tensione operativa, specifica bobina, sovraccarico meccanico e interspazio
• Surriscaldamento: verificare ciclo di lavoro, tensione di alimentazione e dissipazione termica
• Risposta lenta: ispezionare attrito, pulizia del nucleo e molla
• Vita utile breve: esaminare usura, sovraccarichi e difetti di fabbricazione

Specifiche

• Modello: WL 6940
• Tensione nominale: DC 12 V / DC 24 V
• Potenza nominale: 10–60 W
• Corsa: 3–10 mm
• Forza push/pull: 1–60 N (0–2 mm)
• Classe di isolazione: F (≤150°C)
• Temperatura di esercizio: -10°C a 100°C
• Vita utile: ~300,000 cicli
• Ciclo di servizio: 1–100% (dipende dalla configurazione)
• Scocca: acciaio al carbonio, zincato
• Lunghezza cavo: 200 mm
• Certificazioni: CE, ROHS, ISO9001
• MOQ / Fornitura: campione disponibile; MOQ 500 pcs; capacità ~5000 pcs/settimana; tempi ~30 giorni
