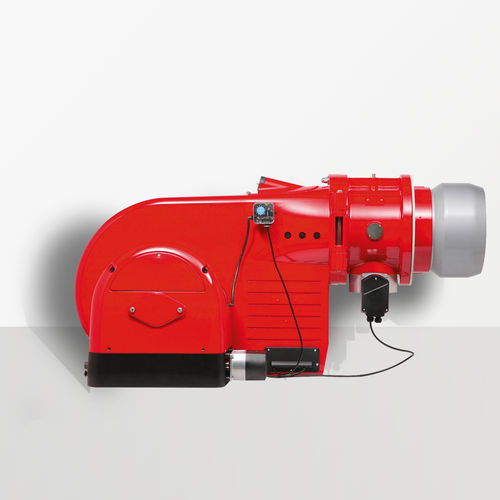

Bruciatore a recupero WM monarch® series

a premiscelazionecon tiraggio forzatoa nafta

Panoramica prodotto
La serie WM monarch® di Weishaupt comprende bruciatori industriali a gas, olio e a doppio combustibile con potenze da 55 a 12 000 kW a seconda del modello e della configurazione. La gamma unisce progettazione meccanica consolidata e gestione digitale della combustione con opzioni per basse emissioni.

Vantaggi

• Configurazione conveniente: design modulare che supporta diversi sistemi di controllo della combustione per allineare prestazioni e budget.
• Ampia adattabilità: geometria della fiamma e componenti di miscelazione regolabili per adattarsi a differenti generatori di calore e impianti di processo termico.
• Manutenzione facilitata: componenti di regolazione del combustibile e dell'aria disposti in modo chiaro e facilmente accessibili.
• Riduzione del rumore: unità ventilatore avanzata e carter aerodinamico che minimizzano le emissioni acustiche.
• Flessibilità dei combustibili: versioni olio compatibili con oli paraffinici e miscele con componenti biogenici; per molte versioni a gas è possibile, previa approvazione, impiegare miscele con fino al 20 % vol. di idrogeno.

Applicazioni

• Installazione semplice: connessioni elettriche plug-in e bruciatori ribaltabili a sinistra o a destra per agevolare montaggio e assistenza.
• Pronto per integrazione: la gestione digitale della combustione offre controllo remoto, monitoraggio e diagnostica per sistemi di automazione e building management.
• Esecuzioni speciali: versioni verticali e numerose varianti personalizzabili per esigenze industriali specifiche.

Tecnologia

• multiflam®: tecnologia brevettata di ricircolo interno dei fumi per raffreddare la fiamma e ridurre la formazione di NOx in impianti di grande potenza.
• Ricircolo fumi (4LN): versioni 4LN con FGR integrato conformi a limiti di emissione stringenti.
• Premix (PLN): tecnologia premix che permette di ottenere valori di NOx inferiori a 30 mg/kWh in fasce applicabili, con alimentazioni gas/aria separate e combustione stabilizzata in superficie.
• Compatibilità con gestori di combustione: adattamenti degli organi di miscelazione con W‑FM200 / W‑FM50 garantiscono stabilità di fiamma e funzionamento affidabile; disponibili VSD con convertitori di frequenza e software di controllo velocità per migliorare l'efficienza elettrica.

Fasce di potenza (estratto)
Bruciatori gas — ULN (Ultra-LowNOx)
Tipo | Potenza (kW)
WM-G20/3 | 250 - 2 000
WM-G30/1 | 350 - 3 000

Bruciatori gas — PLN (premix)
Tipo | Potenza (kW)
WM-G10/2 | 85 - 700
WM-G10/3 | 130 - 1 050
WM-G10/4 | 130 - 1 150
WM-G20/2 | 180 - 1 700
WM-G20/3 | 250 - 2 500
WM-G20/4 | 300 - 3 000
WM-G30/1 | 400 - 4 000
WM-G30/2 | 550 - 5 000

Bruciatori gas — 4LN (multiflam® FGR)
Tipo | Potenza (kW)
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G30/1 | 400 - 3 800
WM-G30/2 | 500 - 5 000
WM-G30/3 | 500 - 5 000
WM-G50/0 | 1 000 - 7 500
WM-G50/1 | 1 000 - 8 300
WM-G50/2 | 1 000 - 11 000

Bruciatori gas — 3LN (multiflam®)
Tipo | Potenza (kW)
WM-G10/2 | 100 - 600
WM-G10/3 | 125 - 900
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G20/4 | 300 - 2 450
WM-G30/1 | 400 - 3 500
WM-G30/2 | 500 - 4 500
WM-G30/3 | 500 - 5 000
WM-G50/0 | 750 - 7 000
WM-G50/1 | 750 - 7 700
WM-G50/2 | 900 - 9 100
WM-G50/3 | 900 - 10 000
WM-G50/4 | 1 100 - 11 000

Bruciatori gas — LowNOx
Tipo | Potenza (kW)
WM-G10/1 | 55 - 350
WM-G10/2 | 75 - 630
WM-G10/3 | 125 - 900
WM-G10/4 | 125 - 1 100
WM-G20/2 | 250 - 1 600
WM-G20/3 | 300 - 2 000
WM-G30/1 | 350 - 2 800
WM-G30/2 | 400 - 3 800
WM-G30/3 | 600 - 5 400
WM-G30/4 | 800 - 6 000

Bruciatori gas — Standard / NR
Tipo | Potenza (kW)
WM-G10/1 | 55 - 405
WM-G10/2 | 65 - 630
WM-G10/3 | 100 - 1 000
WM-G10/4 | 110 - 1 250
WM-G20/2 | 150 - 2 100
WM-G20/3 | 350 - 2 600
WM-G30/1 | 350 - 3 100
WM-G30/2 | 450 - 4 100
WM-G30/3 | 600 - 5 700
WM-G30/4 | 600 - 6 200
WM-G50/1 | 800 - 8 000
WM-G50/2 | 1 000 - 11 000
WM-G50/3 | 1 000 - 12 000

Bruciatori olio — 3LN (estratto)
Tipo | Potenza (kW)
WM-L10/2 | 120 - 600
WM-L10/3 | 200 - 900
WM-L20/2 | 400 - 1 450
WM-L20/3 | 450 - 2 000
WM-L30/1 | 450 - 3 500
WM-L30/2 | 600 - 4 500
WM-L30/3 | 600 - 5 000
WM-L50/0 | 1 200 - 7 000
WM-L50/1 | 1 200 - 7 700
WM-L50/2 | 1 500 - 9 100
WM-L50/3 | 1 500 - 10 000

Bruciatori misti — estratto
Tipo | Potenza (kW)
WM-GL20/2 | 200 - 1 450
WM-GL20/3 | 350 - 2 000
WM-GL30/1 | 450 - 3 700
WM-GL30/2 | 500 - 4 500
WM-GL30/3 | 500 - 5 000
WM-GL50/0 | 1 000 - 7 500
WM-GL50/1 | 1 000 - 8 300
WM-GL50/2 | 1 100 - 11 000

Specifiche tecniche (sintesi)

• Serie: WM-series monarch®
• Intervallo di potenza: 55 - 12 000 kW secondo modello/esecuzione
• Combustibili: gas, olio, versioni miste; supporto per oli paraffinici, gasoli con admixture biogenica e FAME secondo EN 14214 dove applicabile
• Compatibilità idrogeno: miscele fino al 20 % vol. H2 possibili su molte versioni a gas (può richiedere approvazione)
• Tecnologie emissioni: multiflam®, versioni 4LN, Premix PLN (NOx < 30 mg/kWh in gamme applicabili)
• Gestione combustione: compatibile con W-FM200 / W-FM50; supporto per monitoraggio remoto e interfacce bus
• Installazione: connessioni elettriche plug-in; bruciatori ribaltabili sinistra/destra; varianti di aspirazione aria esterna; opzione frizione elettromagnetica
• Opzioni: convertitore di frequenza per VSD, software controllo velocità, esecuzioni speciali incl. verticale
