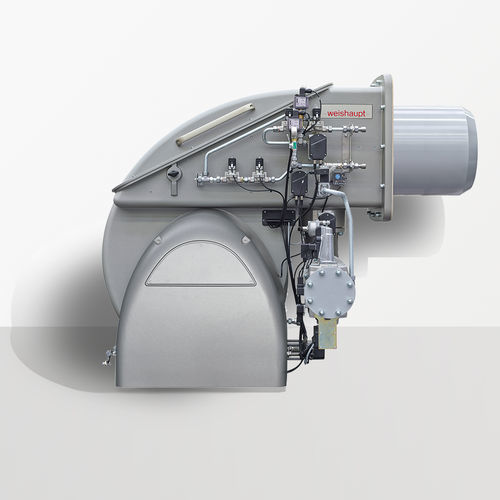

Bruciatore monoblocco WKmono 80 series

con ugello di miscelazionea naftabicombustibile

Informazioni sul prodotto
I bruciatori monoblocco Weishaupt WKmono 80 offrono potenze industriali in un design monoblocco compatto. Disponibili per gas, olio o funzionamento a doppio combustibile, coprono potenze fino a 17 000 kW mantenendo ingombri ottimizzati per caldaie e impianti di combustione.

Vantaggi

• Elevata capacità in formato compatto: lunghezza totale circa 1 630 mm con intervalli di potenza a seconda del tipo ed esecuzione da circa 1 100–1 300 kW fino a 17 000 kW.
• Gestione digitale della combustione integrata: controller W-FM (W-FM100/200) disponibili montati o separati per regolazione efficiente, menu guidati di messa in servizio e integrazione con sistemi di monitoraggio o building management.
• Progettazione orientata alla manutenzione: gli organi di miscelazione derivati dalla serie WK duobloc sono facilmente accessibili, possono essere portati in posizione di servizio nell'involucro e ritirati fino a 700 mm per interventi.

Applicazioni

• Combustibili liquidi: idonei per gasolio classe D e A2 secondo BS 2869 e olio combustibile EL a basso tenore di zolfo secondo DIN 51603-1; compatibili con gasolio miscelato con fino al 99,9% di componenti biogenici, FAME secondo EN 14214 e oli paraffinici (EL P).
• Combustibili gassosi: progettati per gas naturale e per miscele con fino al 20 vol% di idrogeno in molte configurazioni (soggetto ad approvazione individuale ove richiesto).
• Diverse esecuzioni e organi di miscelazione disponibili per soddisfare requisiti specifici di applicazione, combustione ed emissioni.
• Rete di assistenza globale per supporto, messa in servizio e manutenzione.

Tecnologia

• multiflam®: concetto brevettato di ricircolo interno dei fumi per raffreddare la fiamma e ridurre la formazione di NOx, applicabile a impianti di grande potenza.
• Versioni 4LN: equipaggiate con ricircolo dei fumi integrato e componenti di controllo dedicati per rispettare limiti emissivi stringenti.
• Gestori digitali W-FM100/200: versioni montate sul bruciatore o separate con console di connessione integrate, interfacce bus e opzioni come sonde O2 per ottimizzazione della combustione e monitoraggio continuo.
• I combustibili gassosi contengono quasi nulla di zolfo, pertanto i fumi sono prevalentemente CO2, H2O e N2, riducendo il rischio di contaminazione per i sistemi FGR.

Fasce di potenza
Bruciatori gas — 4LN - multiflam FGR
Tipo | Potenza (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

Bruciatori gas — 3LN - multiflam
Tipo | Potenza (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

Bruciatori gas — NR
Tipo | Potenza (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

Bruciatori gas — swirlflame
Tipo | Potenza (kW)
WKmono-G80/2 | 2 200 - 17 000

Bruciatori olio — 3LN - multiflam
Tipo | Potenza (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

Bruciatori olio — Standard
Tipo | Potenza (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

Bruciatori doppio combustibile — 4LN - multiflam FGR
Tipo | Potenza (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Bruciatori doppio combustibile — 3LN - multiflam
Tipo | Potenza (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Bruciatori doppio combustibile — NR
Tipo | Potenza (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

Specifiche tecniche

• Lunghezza complessiva: circa 1 630 mm.
• Intervallo di potenza: circa 1 100–1 200 kW fino a 17 000 kW a seconda del tipo/esecuzione.
• Design monoblocco per ingombro compatto e alta potenza termica.
• Gestione digitale della combustione inclusa o disponibile come opzione W-FM.
• Tecnologia multiflam® brevettata e opzione 4LN FGR per basse emissioni NOx.
• Organi di miscelazione: molte varianti, estraibili per manutenzione fino a 700 mm; posizione di servizio nell'involucro.
• Combustibili compatibili: gasolio classe D/A2, olio EL a basso tenore di zolfo, miscele con componente biogenica fino al 99,9 %, FAME (EN 14214), EL P e miscele con idrogeno fino al 20 vol% (soggetto ad approvazione).
• Esecuzioni e opzioni per soddisfare requisiti di emissione e impianto; numerosi componenti condivisi con la serie WK duobloc.
