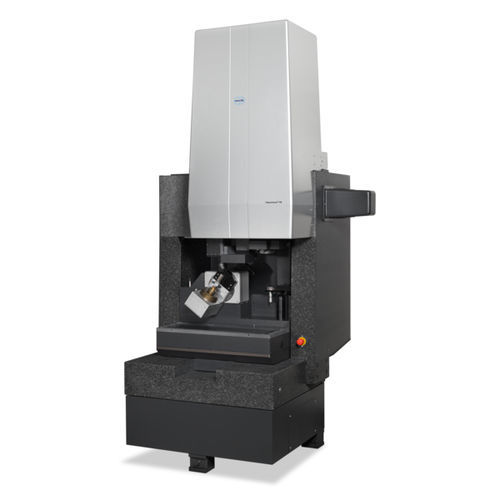

Macchina di misura a coordinate a portale VideoCheck® FB

a ponteper ingranaggiper lente

Il VideoCheck® FB con portale fisso può essere dotato di diversi assi di sensore indipendenti (quills). Il design con portale fisso disaccoppia i due assi di movimento e le aste dimensionedi tutti e tre gli assi possono essere disposte centralmente, il che, in combinazione con l'elevata rigidità di costruzione, porta a basse incertezze di misura. Inoltre, il sito dispositivo è facilmente accessibile e può essere caricato da quattro lati. Il VideoCheck® FB ha un'ampia gamma di applicazioni. • Se si rispettano le indicazioni di deviazione della misura della lunghezza, il tavolo di misura in granito a cuscinetto d'aria può essere caricato fino a 100 kg o, a scelta, fino a 250 kg • Per misurazioni su pezzi particolarmente pesanti, è possibile rimuovere attacco a luce trasmessa • Gli assi dei sensori indipendenti consentono un utilizzo ottimale del campo di misura, ad esempio, i sensori tattili SP80 e un giunto girevole con il sonda di misura 3D SP25 possono essere scambiati nello stesso pinole, mentre il secondo pinole è dotato di sensori ottici e tattile-ottici multisensoriale • Riduzione del rischio di collisione tra sensori e il pezzo da lavorare • In seguito è disponibile anche un secondo pinole retrofittabile Precisione Deviazione della misura della lunghezza ammissibile fino a 0,75 µm
