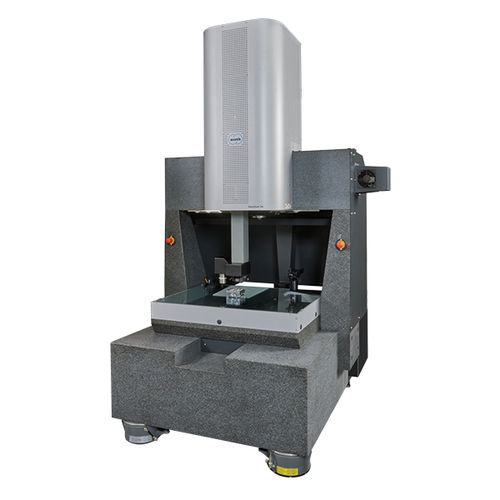

Macchina di misura a coordinate a portale VideoCheck® HA

a ponteper grandi pezziper ingranaggi

Multisensoriale Perfettamente integrato Il VideoCheck® HA è la versione ad alta precisione del VideoCheck® FB e può essere dotato di più assi sensoriali indipendenti. Nella modalità di scansione raster HD brevettata, le singole immagini acquisite durante il movimento vengono sovrapposte per formare un immagine complessiva con un massimo di 20.000 megapixel risoluzione, che consente di effettuare misure rapide "in-picture" con un'elevata precisione. Il VideoCheck® HA è ideale anche per altri sensori di alta precisione, come il brevettato Werth Fiber Probe® e ha un'ampia gamma di applicazioni. È possibile ottenere la certificazione SEMI per l'industria dei semiconduttori. • Se si rispettano le indicazioni di deviazione della misura della lunghezza, il tavolo di misura in granito a cuscinetto d'aria può essere caricato fino a 100 kg o, a scelta, fino a 250 kg • Per misurazioni su pezzi particolarmente pesanti, è possibile rimuovere attacco a luce trasmessa • Gli assi dei sensori indipendenti consentono un utilizzo ottimale del campo di misura, ad esempio i sensori tattili SP80 e un giunto girevole con il sonda di misura 3D SP25 possono essere scambiati nello stesso pinole, mentre il secondo pinole è dotato di sensori ottici e tattile-ottici multisensoriale • Riduzione del rischio di collisione tra sensori e il pezzo da lavorare • In seguito è disponibile anche un secondo pinole retrofittabile Precisione Deviazione della misura della lunghezza ammissibile fino a 0,25 µm
