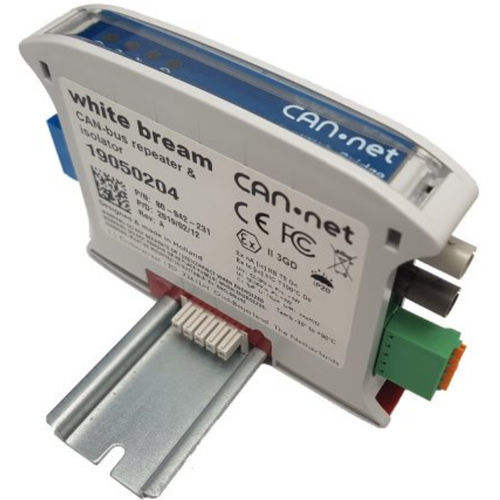

Questo dispositivo fornisce una funzione di ripetitore tra tre segmenti CAN-bus. Il primo si collega tramite un T-bus montato su guida DIN o tramite una normale morsettiera a 5 vie e fornisce alimentazione al nucleo logico e al secondo segmento. Il secondo segmento, opzionale, si collega tramite un cavo a fibre ottiche con connessioni ST. Il terzo segmento è un normale CAN-bus in rame con isolamento a sicurezza intrinseca ATEX e parametri di sicurezza. Ciò consente di installare interfacce e sensori in ambienti potenzialmente esplosivi della "Zona 2 o Zona 22".
Funzionalità
Ripetitore CAN-bus a due o tre vie
Connessione bus per alimentazione principale + CAN-bus fino a 1Mbps
Connessione CAN-bus a sicurezza intrinseca (necessita di alimentazione dal lato pericoloso)
Collegamento CAN-bus a fibra ottica opzionale
Specifiche tecniche
Intervallo di tensione 12-36VDC
Isolamento a sicurezza intrinseca ≥ 0,5 mm
Tensione di isolamento consentita fino a 1kVrms/1414Vpeak (non-ATEX)
Bus alimentato Um 6-36VDC, potenza <100mW
connessioni con terminali a vite a 5 vie da 3,5 mm per un lato sicuro
Accoppiamento opzionale a fibra ottica multimodale 'ST' da 820 nm con altri ripetitori
Ritardo di propagazione 100ns, equivalente a ~20m di lunghezza del cavo
Custodia su guida DIN 101x80, larghezza 17,5 mm
Connessione CAN-bus tramite connettore T-Bus montato su guida DIN o tramite morsettiera a 5 vie da 3,81 mm
---
