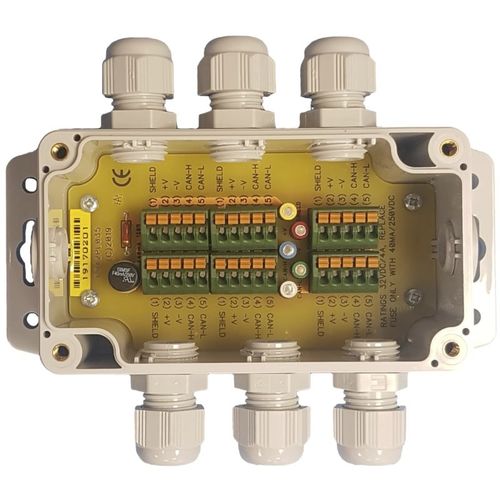

Scatola di derivazione sporgente 80 series

ATEXa sicurezza migliorataIP67

Le installazioni CAN-bus che operano su lunghe distanze e a bassa velocità possono utilizzare linee di derivazione piuttosto lunghe. Ciò consente una topologia di cablaggio più semplice, in cui i diversi nodi possono essere posizionati fino a 5 metri di distanza dalla "spina dorsale". Soprattutto sulle lunghe distanze, questo è particolarmente vantaggioso perché la lunghezza effettiva del CAN-bus può rimanere più corta, risparmiando sui costi di cablaggio e, soprattutto, riducendo le cadute di tensione lungo la linea. Per agevolare questo tipo di installazione, è disponibile questa scatola di distribuzione del bus di campo, che consente di unire fino a 6 o 12 segmenti di cavo. Ciò avviene con connessioni a morsetti a molla a 5 poli. I collegamenti sono montati in un involucro in policarbonato con grado di protezione IP67/NEMA4X e fori M16 per i pressacavi. La resistenza di terminazione integrata e i punti di sonda del multimetro da 2 mm consentono una facile configurazione e diagnostica del cablaggio di rete. Specifiche tecniche morsettiera a molla 6× 3,5 mm 1.3 mm di spazio per il segnale e di distanza tra i cavi 2.tracce in rame da 0 mm, spessore 70 μm resistenza di terminazione da 120Ω con fusibile da 40 mA, il fusibile funge anche da interruttore di abilitazione della terminazione 6 ingressi passacavo M16 + 2 tappi ciechi M16 (inclusi, anche 4 tappi di chiusura) 115x65 mm Custodia in policarbonato alta 55 mm Montaggio a flangia, larghezza 145 mm
