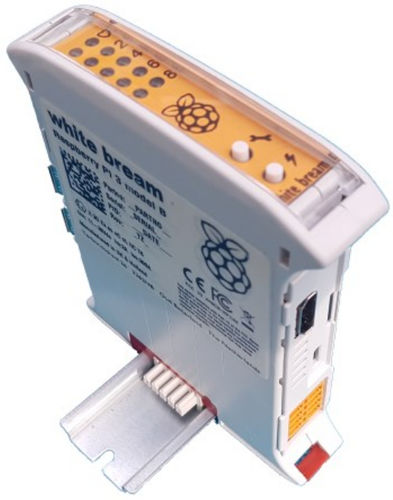

Scheda di interfaccia PICe 69-109-301

CANopenCANRS-232

Questo modulo integra il Raspberry Pi 3 con un robusto alimentatore, vari ingressi e uscite del mondo reale e un circuito di spegnimento e watchdog. Il tutto pronto all'uso in un contenitore montato su guida DIN con una comoda connessione T-Bus. È ideale per le applicazioni industriali con CANopen o DeviceNet. Specifiche tecniche: Raspberry Pi 3 modello B+ (incluso con 69-109-30X) alimentazione 12-36V 5V/4A Fusibile attivo 'eFuse' + fusibile di backup tradizionale da 2,5A Interfacce CAN-bus e RS232, 36V rinforzate 4 ingressi analogici con intervallo analogico di 61,44 V 4 uscite protette low-side, IDC=1,2A, VDS=60V, RDS=500mΩ Controllo soft-power e watchdog di sistema Orologio in tempo reale (RTC) e batteria di backup SRAM da 1Mbit Indicatori LED bicolore per l'alimentazione, il watchdog e 8× per uso generale, questi ultimi controllati tramite un expander I/O I²C a 16 bit 2× Pulsanti del pannello frontale, uno dei quali funge anche da soft power on 2× morsetti a molla a 10 vie da 3,81 mm per GPIO 5 pin terminali cablati su header interni da 0,1 Contenitore per guida DIN 101x119,5 mm, larghezza 22,5 mm Alimentazione T-Bus e connessione CAN (connettore a presa DIN incluso) ATEX sicurezza avanzata 'ec' (IEC 60079-7) e sicurezza aumentata 'nA' (IEC 60079-15) Descrizione: Il sistema T-Bus offre un metodo semplice e comodo per collegare più dispositivi montati su guida DIN all'alimentazione e a una rete dati CAN-bus. Tuttavia, ciò non è obbligatorio, poiché questo modulo Raspberry Pi dispone anche di disposizioni per questi segnali su normali morsettiere sul lato dell'involucro.
