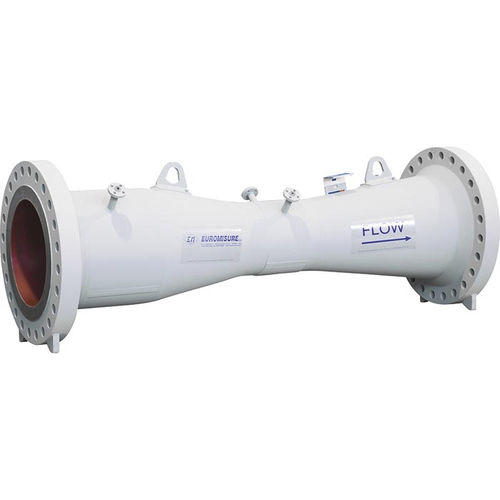

Tubo di Venturi FLC-VT series

Impianti di generazione di energia Produzione di petrolio e raffinazione Trattamento e distribuzione delle acque Trattamento e distribuzione del gas Industria chimica e petrolchimica Caratteristiche distintive del tubo Venturi Adatti per l'impiego con liquidi, gas e vapore Precisione ≤ ±0,5 % del fondo scala Ripetibilità della misura 0,1% Nella famiglia degli elementi primari di portata è quello che introduce la minore perdita di pressione permanente Se richiesto, può essere effettuata la calibrazione dedicata Descrizione Un tubo Venturi ha bassa perdita di carico permanente e ridotti tratti di tubo rettilineo richiesti a monte e a valle. Un tubo Venturi è affidabile, facile da usare e richiedono poca manutenzione. E' particolarmente adatto per la misura di liquidi e gas puliti. I vantaggi principali di un tubo Venturi rispetto ai flussimetri a pressione differenziale sono la minore perdita di carico permanente introdotta e i ridotti tratti di tubo rettilineo richiesti a monte e a valle. Un tubo Venturi consiste in un tratto di linea con diminuzione graduale della sezione in ingresso attraverso il quale il fluido accelera. La sezione di uscita è composta da un tratto in cui il diametro interno della linea aumenta gradualmente (diffusore), che consente il recupero della pressione.
