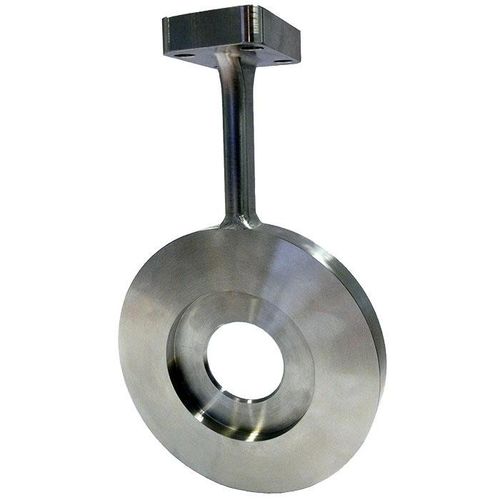

Lastra a orifizi compatta FLC-CO

Industrie chimiche e petrolchimiche Impianti di processo e generazione di energia Trattamento e distribuzione dell'acqua Trattamento e trasporto del gas Produzione e raffinazione del petrolio Caratteristiche speciali Design compatto e robusto secondo ISO 5167-2 Installazione tra flange esistenti (ASME/EN) Disponibilità di un punto di misura completo composto da orifizio, manifold di valvole e trasmettitore di pressione differenziale Installazione semplice senza linee di pressione differenziale Precisione ≤ ±0,5% della portata effettiva e ripetibilità della misura dello 0,1% Descrizione del prodotto Le piastre orbitali compatte possono essere utilizzate senza problemi per la misura di liquidi, gas e vapori. I misuratori di portata a pressione differenziale sono utilizzati in molte applicazioni tecniche. Come elementi primari di flusso, le piastre orbitali rappresentano la soluzione più comune. Le piastre orbitali si distinguono per la facilità di installazione e gestione. La pressione differenziale generata dall'elemento primario di flusso viene normalmente trasformata in un segnale elettrico proporzionale alla portata da un trasmettitore di pressione differenziale. Le piastre a orifizio compatte consentono di assemblare facilmente il sistema di misura come soluzione plug-and-play, grazie alla quale è possibile ottenere un significativo risparmio sui costi. I trasmettitori di pressione differenziale e i collettori di valvole sono collegati tramite prese di pressione compatte. Questi dispositivi di misura hanno il vantaggio di poter eliminare le linee di pressione differenziale. Le piastre orifiziali compatte sono offerte di serie in due rapporti beta. In caso di requisiti specifici del cliente per il rapporto beta, il nostro software semplifica il processo di progettazione e selezione.
