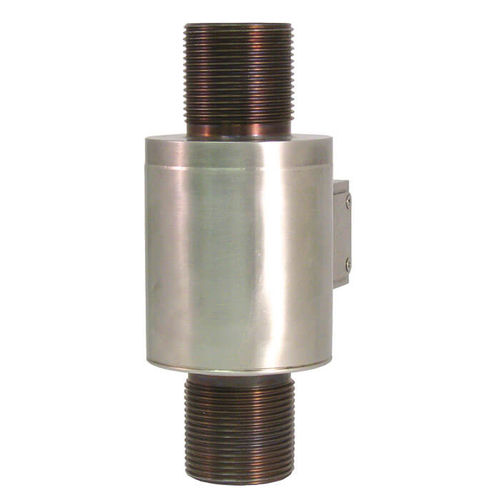

Cella di carico di trazione-compressione F2226

in lineain acciaio inossidabileIP66

Applicazioni Costruzione apparati Linee di produzione e impianti Attrezzature per misure e controllo Attrezzature speciali e costruttori di macchinari Caratteristiche distintive Campi di misura da 0 ... 50 kN fino a 0 ... 3.300 kN Esecuzione robusta Costruzione in acciaio inox Grado di protezione IP66 Errore di linearità negativo di 0,15 % Fnom Descrizione I trasduttori di forza a compressione/tensione vengono utilizzati ovunque occorra effettuare le misure direttamente lungo la linea di forza. E’ possibile, quindi, misurare le forza presenti in cavi e funi. Con questo modello, la forza è applicata tramite fori filettati che sono posizionati su ogni lato del corpo cilindrico. La struttura robusta, realizzata in acciaio inox, ne consente anche l’utilizzo in atmosfere industriali estremamente severe. I trasduttori di forza a tensione compressione/tensione sono protetti dagli spruzzi d’acqua e funzionano in modo affidabile anche in condizioni operative difficili. Nota Il collegamento elettrico del trasduttore di forza durante l’installazione e il conseguente monitoraggio del valore misurato permettere di evitare sovraccarichi. La forza da misurare deve essere applicata in modo concentrico e in assenza di forze laterali. Opzioni Elementi per il carico in ingresso Amplificatore integrato Campo di temperatura esteso compensato Diverse filettature disponibili Diverse resistenze del ponte disponibili Protezione del connettore Uscita cavo Filettatura interna/esterna
