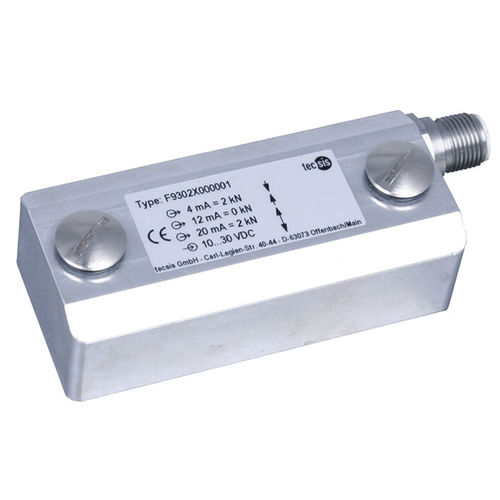

Ponte estensimetrico a taglio a film sottile F9302

Macchine per stampaggio a iniezione Presse, macchine per stampaggio e goffratura Acciaio strutturale, supporti serbatoi Veicoli speciali Macchinari da costruzione Caratteristiche distintive Amplificatore integrato Ottima stabilità a lungo termine, elevata immunità ad urti e vibrazioni Ottima riproducibilità Adatta per retrofitting, facile da installare Per utilizzo in applicazioni esterne estreme (IP67, opzionalmente IP69K) Descrizione Gli estensimetri (trasduttori di deformazione) sono stati progettati per applicazioni in cui è richiesta la misura della deformazione dovute a forze esterne che agiscono su componenti esistenti. Il dispositivo è semplicemente avvitato sul componente. Dopo la calibrazione si ottengono le caratteristiche di un trasduttore di forza. Gli estensimetri sono adatti per l’utilizzo su strutture dove l’allungamento ricade nel campo max ≤ 1.0 ‰. Le viti degli estensimetri sono utilizzate per agganciarsi in un punto della struttura dove si verifica l’allungamento più rilevante. Un amplificatore è integrato. La deformazione combinata del trasduttore di corpo/deformazione è facile da tarare tramite segnali di controllo. L’accuratezza complessiva tipica degli estensimetri che si ottiene dipende dal tipo di installazione, ma è superiore al 2 % del fondo scala. Il cuore degli estensimetri è rappresentato da un sensore a film sottile da 7 mm compensato in temperatura. Un circuito a ponte di Wheatstone è inserito negli spazi più stretti degli estensimetri. L’amplificatore digitale programmabile permette delle pre-regolazioni di fabbrica in base a specifici requisiti.
