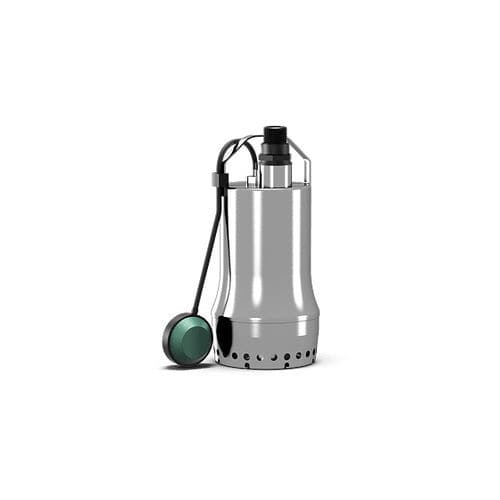

Pompa centrifuga Drain TS series

per acque reflueper acqua chiaraelettrica

Breve descrizione

• Di facile utilizzo: peso ridotto, versione completa di cavo e spina (Plug&Pump)
• Ideale per l'impiego mobile: corpo in acciaio inossidabile robusto e resistente agli urti
• Funzionamento sicuro: motore incapsulato in acciaio inossidabile con camicia di raffreddamento forzato, tenuta meccanica e camera di tenuta

Prodotti disponibili (estratto tabella)
Denominazione del prodotto | Flangia di mandata | Passaggio libero del sistema idraulico | Potenza nominale del motore P2 | Lunghezza cavo di collegamento L | Alimentazione di rete | Codice articolo
Drain TS 32/9-A | Rp 1¼ | 10 mm | 0,3 kW | 10 m | 1~230 V, 50 Hz | 6043943
Drain TS 32/12-A | Rp 1¼ | 10 mm | 0,6 kW | 10 m | 1~230 V, 50 Hz | 6043945
Drain TSW 32/8-A | Rp 1¼ | 10 mm | 0,3 kW | 10 m | 1~230 V, 50 Hz | 6045167
Drain TSW 32/11-A | Rp 1¼ | 10 mm | 0,6 kW | 10 m | 1~230 V, 50 Hz | 6045166

Tipo costruttivo
Pompa sommergibile per montaggio sommerso fisso e mobile. Pompa con interruttore a galleggiante integrato per un funzionamento completamente automatico.

Liquidi
Per pompaggio in ambiente domestico di:

• Acque cariche senza materia fecale
• Acque reflue (con basse quantità di sabbia e ghiaia)

Equipaggiamento / funzionamento

• Salvamotore termico automatico
• Condensatore integrato
• Interruttore a galleggiante integrato

Chiave di lettura (esempio e significato dei componenti)
Esempio: Drain TSW 32/8-A/B 10M KA
TS = Serie
W = Versione: TS = senza funzione twister; TSW = con funzione twister
32 = Diametro nominale raccordo di mandata
8 = Prevalenza max. m (esempio valore di serie indicativo)
A = Versione con interruttore a galleggiante e spina
B = Numero di revisione
10M KA = Lunghezza cavo di collegamento

Dati tecnici

• Alimentazione di rete: 1~230 V, 50 Hz
• Modo di funzionamento immerso: S1
• Modo di funzionamento non sommerso: S3 25 %
• Grado di protezione: IP68
• Classe isolamento: F
• Temperatura fluido: 3…35 °C (37…95 °F)
• Temperatura fluido, per breve tempo per 3 min: 90 °C (194 °F)

Materiali

• Corpo pompa: 1.4301 (AISI 304)
• Girante: PCL (materiale composito)
• Cestello aspirante: acciaio inossidabile
• Corpo motore: 1.4301 (AISI 304)
• Tenuta:
  • Lato pompa: C/SiC (BQ1PFF)
  • Lato motore: NBR
  • Statico: NBR
• Estremità albero: 1.4301 (AISI 304)

Costruzione
Drain TS: pompa per acque cariche con girante multicanale aperta e attacco filettato verticale. Corpo pompa e cestello aspirante in acciaio inossidabile, girante in materiale composito. Motore monofase con raffreddamento a camicia, condensatore integrato e salvamotore termico automatico. Camera di tenuta a bagno d'olio con doppia tenuta: anello di tenuta sull'albero (lato motore) e tenuta meccanica (lato pompa). Cavo di collegamento con interruttore a galleggiante e spina integrata (versione con spina).

Drain TSW: come Drain TS, ma con generatore di turbolenza integrato (funzione twister) che garantisce la miscelazione continua nella zona di aspirazione impedendo sedimentazione e mantenendo il pozzetto più pulito.

Fornitura

• Pompa
• Valvola di ritegno premontata
• Attacco per tubo flessibile, allegato
• Istruzioni di montaggio, uso e manutenzione

Caratteristiche / specifiche tecniche

• Serie: Drain TS / Drain TSW
• Diametro nominale mandata: DN32 (indicativo dalla denominazione 32)
• Attacco filettato di mandata: Rp 1¼
• Passaggio libero: 10 mm
• Versioni potenza motore disponibili: 0,3 kW e 0,6 kW
• Lunghezza cavo standard riportata: 10 m
• Alimentazione: monofase 1~230 V, 50 Hz
• Grado di protezione: IP68
• Classe isolamento: F
• Materiale corpo e componenti principali: acciaio inossidabile 1.4301 (AISI 304) e girante in materiale composito
• Tenute: C/SiC (lato pompa) / NBR (lato motore e statico)
• Temperatura fluido nominale: 3–35 °C (picco breve fino a 90 °C per 3 min)
