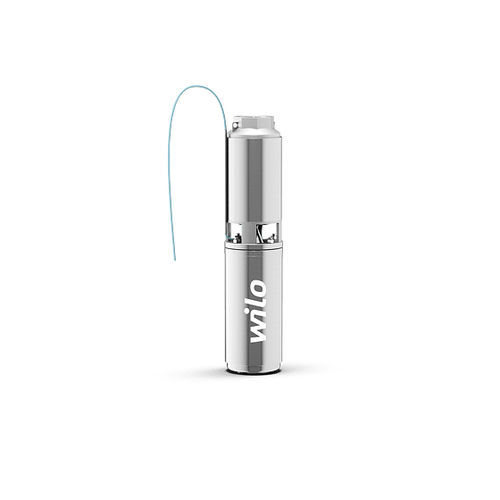

Pompa centrifuga Sub TWU 4-...-GT series

ad acquaelettricasommersa

Breve descrizione

• Bassi costi di esercizio grazie al sistema idraulico ottimizzato e ai motori efficienti per l’impiego mirato nelle applicazioni geotermiche
• Ore di esercizio annue elevate grazie all’alta efficienza del sistema
• Sicurezza di funzionamento elevata grazie alle giranti galleggianti e alla valvola di ritegno integrata
• Installazione semplice grazie alla variante Quick Connect che semplifica e velocizza l’estensione del cavo del motore

Tipo costruttivo
Pompa sommersa multistadio 4" con struttura a mantello per installazione verticale o orizzontale, ottimizzata per applicazioni geotermiche.

Applicazione
Per il pompaggio di acque termali da pozzi o fonti per l’alimentazione idrica in applicazioni geotermiche.

Equipaggiamento / funzionamento

• Valvola di ritegno integrata
• Raccordo di mandata secondo NEMA

Chiave di lettura
Esempio: Wilo-Sub TWU 4.02-03-DM-D-QC-GT
TWU: Serie
4: Diametro del sistema idraulico in pollici (")
02: portata nominale [m3/h]
03: Numero di stadi del sistema idraulico
D: Generazione di serie
QC: Versione con cavo di collegamento rapido Quick Connect
GT: Ottimizzato per applicazioni geotermiche

Dati tecnici

• Alimentazione di rete: 3~400 V, 50 Hz
• Modo di funzionamento sommerso: S1
• Temperatura fluido: 3 - 30 °C
• Circolazione minima a ridosso del motore: 0,08 m/s
• Contenuto max. di sabbia: 50 g/m3
• Cicli di avviamento max.: 20/h
• Profondità d’immersione max.: 200 m
• Grado di protezione: IP68
• Raccordo di mandata: Rp 1¼

Materiali

• Corpo del gruppo idraulico: 1.4301
• Giranti: Noryl
• Albero sistema idraulico: 1.4104
• Corpo motore: 1.4301
• Albero motore: 1.4305

Costruzione / Sistema idraulico
Pompa sommersa multistadio con giranti radiali o semiassiali a struttura componibile e valvola di ritegno integrata. Raccordo di mandata con flangia filettata e filetto femmina. Tutte le parti a contatto con il fluido pompato sono realizzate con materiali resistenti alla corrosione.

Motore
Motore a corrente alternata trifase per avviamento diretto. Motore a tenuta con avvolgimento rivestito di vernice isolante, imbevuto di resina, con riempimento acqua-glicole e cuscinetti motore autolubrificanti.

Raffreddamento

• Il motore viene raffreddato tramite il fluido. La pompa deve lavorare sempre in immersione.
• L’installazione verticale può essere realizzata, a scelta, con o senza camicia di raffreddamento.
• L’installazione orizzontale deve essere realizzata in abbinamento a una camicia di raffreddamento.

Fornitura

• Sistema idraulico + motore completamente premontati
• TWU 4 ... QC-GT: Cavo di collegamento Quick Connect da 1,5 m
• TWU 4 ... -GT: Cavo di collegamento da 15 m
• Istruzioni di montaggio, uso e manutenzione incluse

Accessori

• Tubo camicia di raffreddamento
• Vaso di idroaccumulo a membrana
• Valvola d’intercettazione
• Interruttore a galleggiante
• Pressostato
• Elettrodo
• Quadro elettrico
• Apparecchio di allarme
• Kit resina
• Cavo di collegamento

Caratteristiche / specifiche tecniche

• Serie: Sub TWU 4-...-GT
• Applicazione: estrazione di acque termali per impieghi geotermici
• Alimentazione: 3~400 V, 50 Hz
• Protezione motore: IP68
• Temperatura liquido: 3 - 30 °C
• Profondità immersione max.: 200 m
• Materiali principali: acciaio inox 1.4301/1.4305, giranti in Noryl
• Valvola di ritegno integrata
• Opzione Quick Connect per semplificare estensione cavo
