Dati tecnici per il sistema di sollevamento idraulico da 12 t
1.stazione di pompaggio
Pressione massima:25MPa - Potenza:11KW
Portata d'olio nominale:60L/min - Velocità di rotazione del motore:1470r/min
capacità del serbatoio dell'olio: 360L - Temperatura del sistema: 20-60ºC
filtro olio di precisione:20υm - Tensione:220W
Tipo di olio del sistema:L-HM46# olio idraulico antiusura - Peso totale:360Kg
Fuori misura (mm): 1100*750*1000 -
2.Jack
capacità di sollevamento teorica:125KN - Capacità di sollevamento nominale:120KN
pressione dell'olio nominale: 12MPa - Corsa idraulica: 100±0.5mm
Capacità di glissade:≤5mm - peso:≤20Kg
Dimensioni di installazione per il mandrino di salita e discesa: posizionare 3 *14U foro sulla circonferenza di un cerchio da φ120
Dimensione (mm): 160*160*490 -
Asta di sollevamento adatta: acciaio φ30round (45#) -
dispositivo mandrino: meccanismo a vite -
3.Supporto Jack
Altezza totale:4460mm (sarà confermata dopo la progettazione) - Altezza dell'asta di sollevamento:3900mm
Corsa del cursore:3630mm (sarà confermata dopo la progettazione) -
distanza tra il supporto dell'anello di espansione a terra:310mm -
Principio del sistema di martinetti idraulici 12t

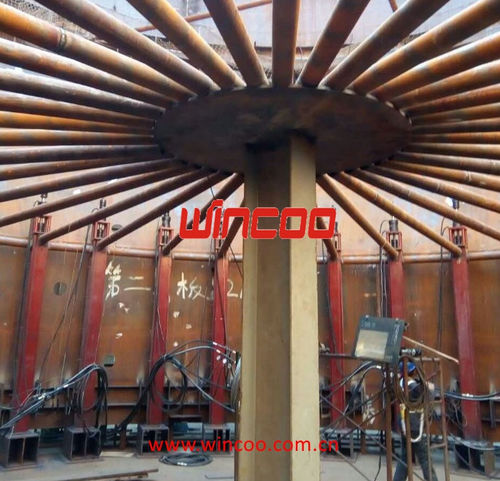

Principio del sistema di montaggio
La seguente breve descrizione fornisce un quadro generale della procedura di lavoro. In alcuni dettagli può essere modificata quando necessario.
Passo 1. Il fondo del serbatoio - le piastre vengono posizionate sul fondo preparato e saldate insieme.
Fase 2. Le travi o i tralicci del tetto vengono assemblati e infine uniti al bordo superiore dell'anello a conchiglia
Fase 3. L'attrezzatura di sollevamento viene installata nel serbatoio. Le piastre del secondo anello a conchiglia (accanto all'anello superiore) sono posizionate all'esterno del primo.
---
