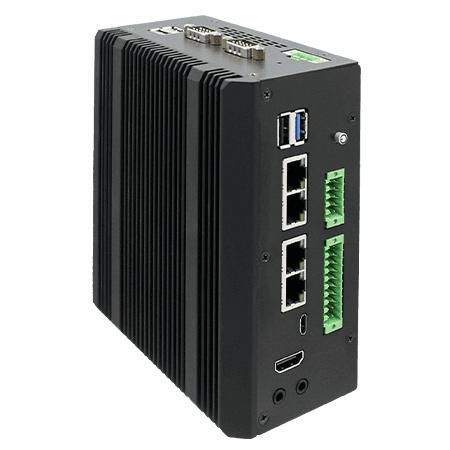

PC edge NTDRW100

Edge AIdi inferenza di IAbox

Panoramica del prodotto
Il Winmate NTDRW100 è un Box PC DIN‑Rail AI con NVIDIA® Jetson Orin™ Nano, progettato per visione artificiale, inferenza AI in edge e automazione industriale. Il telaio compatto in alluminio/metallo, l'ingresso di alimentazione DC isolato e le numerose I/O industriali lo rendono idoneo per armadi di controllo, ispezioni di linea e distribuiti deployment edge per OEM e system integrator.

Caratteristiche principali

• NVIDIA® Jetson Orin™ Nano (fino a 67 TOPS)
• 3 x LAN 1 Giga + 1 x LAN 1 Giga con PSE (PoE, fino a 30 W)
• 4 x USB 3.2 Gen2x1 + 1 x USB 2.0 + USB‑C OTG
• 3 x COM (opzioni isolate), 1 x CAN FD (DB9)
• DIO isolato 8‑in / 8‑out (connettore 20‑pin)
• Ingresso DC isolato 9–36 V, design fanless, montaggio DIN‑Rail / mini‑DIN‑Rail / a parete

Specifiche di sistema

• Processore: NVIDIA® Jetson Orin™ Nano
• Memoria: 8GB LPDDR5 @ 2133 MHz on SOM
• Storage: M.2 2280 M‑Key NVMe SSD 256GB (default); opzioni: 512GB / 1TB / 2TB
• Ethernet: 1 x GbE via Orin Nano (PSE fino a 30W) + 3 x GbE
• Sicurezza: TPM 2.0
• OS: Linux (supporta NVIDIA JetPack 6.2) — opzionale
• Wireless: opzionale via M.2 (WLAN/BT/WWAN)
• Espansione: M.2 2230 E‑Key, M.2 3042/3052 B‑Key

Meccanica

• Dimensioni: 130 x 68 x 150 mm
• Peso: 2.5 kg
• Montaggio: DIN‑Rail (default); Mini DIN‑Rail o montaggio a parete (opzionale)
• Chassis: Alluminio e metallo, design fanless

Ambiente

• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: -20 °C a +60 °C
• Temperatura di stoccaggio: -40 °C a +70 °C
• Opzionale shock/vibrazione: MIL‑STD‑810H (procedure selezionate)

Certificazioni

• CE
• FCC

Porte e interfacce

• USB: 3 x USB3.2 Gen2 Tipo‑A, 1 x USB2.0 Tipo‑A, 1 x USB3.2 Gen2 Tipo‑C (OTG)
• Seriale: 2 x RS‑232/422/485 isolate (10‑pin terminal block, selezionabili con jumper), 1 x RS‑232/422/485 isolata (DB9, selezionabile via BIOS)
• LAN: 1 x 10/100/1000 Mbps (via Orin Nano con PSE fino a 30 W) + 3 x 10/100/1000 Mbps
• Video: HDMI 2.0b (opzionale) fino a 3840 x 2160 @ 30Hz
• Audio: Mic in, Line out
• SIM: 1 x nano SIM (opzionale)
• CAN: 1 x CAN FD (DB9)
• DIDO: 8 ingressi / 8 uscite isolate (connettore 20‑pin) con isolamento 2500 VDC
• Indicatore: LED di alimentazione

Alimentazione

• Ingresso: 9–36 V DC isolato tramite terminal block 3‑pin
• PoE (PSE): IEEE 802.3at (fino a 30 W) su porta LAN dedicata

Controlli e pulsanti

• Pulsante di accensione con LED
• Pulsante di recovery

Accessori

• Inclusi: terminal block 20‑pin per DIDO, terminal block 3‑pin per alimentazione, terminal block 10‑pin per COM, cavo Open Wire, adattatore 3‑pin a 2.5Ø femmina, kit montaggio DIN‑Rail
• Opzionali: adattatore AC 100–240 V → DC (12 V, 120 W), cavo alimentazione, kit Mini DIN‑Rail, kit montaggio a parete

Applicazioni consigliate
Ispezione AI in linea, visione industriale, automazione di fabbrica, controllo robotico, monitoraggio impianti e deployment AI in edge distribuiti che richiedono ingombro ridotto e I/O industriali.

Specifiche tecniche

• Modello: NTDRW100
• Brand: Winmate
• CPU: NVIDIA® Jetson Orin™ Nano (fino a 67 TOPS)
• Memoria: 8GB LPDDR5 (on SOM)
• Storage: M.2 2280 NVMe SSD (256GB default; fino a 2TB opzionali)
• Ethernet: 1 x GbE con PSE (30W) + 3 x GbE
• USB: 3 x USB3.2 Gen2 Tipo‑A, 1 x USB2.0 Tipo‑A, 1 x USB3.2 Gen2 Tipo‑C (OTG)
• Seriali: 3 x RS‑232/422/485 (opzioni isolate)
• CAN: 1 x CAN FD (DB9)
• DIO: 8‑in / 8‑out isolato
• Ingresso alimentazione: 9–36 V DC isolato; PoE PSE IEEE 802.3at (30W)
• Temp. operativa: -20 °C a +60 °C
• Dimensioni / Peso: 130 x 68 x 150 mm / 2.5 kg
• Montaggio: DIN‑Rail (default), Mini DIN‑Rail o a parete (opzionale)
• Chassis: Alluminio & metallo; Fanless
• Sicurezza: TPM 2.0
• Supporto OS: Linux (NVIDIA JetPack 6.2)
• Certificazioni: CE, FCC
