PC edge IBDRW100-EL

Edge AIintelligenza artificialedi inferenza di IA

Panoramica

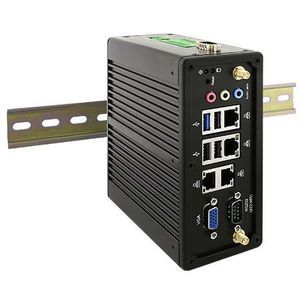

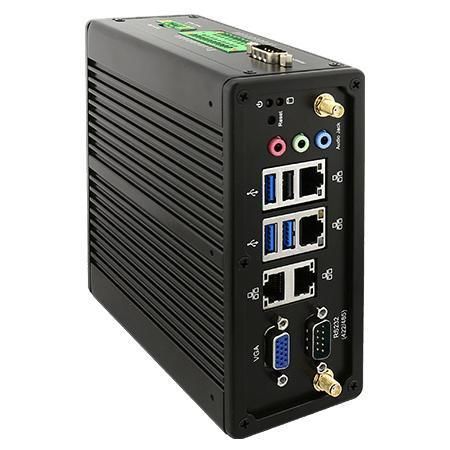

Winmate IBDRW100-EL è un PC box montabile su guida DIN progettato per visione industriale, inferenza AI in edge e automazione industriale. Integra un processore Intel® Celeron® N6211, chassis in alluminio fanless, ampia finestra di temperatura operativa e I/O flessibili per telecamere, sensori e sistemi di controllo.

Caratteristiche principali

• Design per montaggio su guida DIN, integrazione compatta in quadri
• Intel® Celeron® N6211 (fino a 3,0 GHz)
• 1 x SO-DIMM DDR4 (fino a 16 GB), 4 GB di default (opzioni disponibili)
• 4 x 2,5 Giga LAN RJ45; 3 x USB 3.2 Gen2, 1 x USB 2.0
• 1 x RS232/422/485 selezionabile via BIOS e opzione RS422/485 isolata
• VGA DB15, I/O audio (Mic/Line In/Line Out)
• Chassis in alluminio fanless, ingresso alimentazione isolato 9–36V DC
• Certificato AWS IoT Greengrass

Applicazioni tipiche

• Sistemi di visione e ispezione
• Inferenza AI in edge e analisi
• Automazione di fabbrica, gateway di protocollo, acquisizione dati

Punti tecnici
Il formato compatto per guida DIN semplifica l'installazione nei quadri di controllo. Il chassis fanless in alluminio assicura gestione termica passiva su range industriali. Le porte LAN ad alta velocità e le opzioni seriali supportano telecamere, sensori e PLC.

Specifiche di sistema

• Processore: Intel® Celeron® N6211 (fino a 3,0GHz)
• Memoria: 4GB default; opzionale 8GB; 1 x SO-DIMM DDR4 fino a 16GB
• Storage: 128GB SSD default; opzioni 256/512GB/1TB/2TB; 1 x SATA III per SSD/HDD 2,5" (opzionale)
• Ethernet: 4 x 2.5 Giga LAN (controller Intel®)
• Sicurezza: TPM 2.0
• OS (opz.): Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04
• Espansione: M.2 2230 E-key (Wi‑Fi), M.2 2242 B-key (SSD)

Meccanica

• Dimensioni: 139 x 65.4 x 152 mm
• Peso: 1,5 kg
• Montaggio: guida DIN
• Chassis: alluminio, fanless

Ambiente

• Temperatura operativa: -20°C a 60°C
• Temperatura di stoccaggio: -40°C a 70°C
• Umidità operativa: 10% a 90% RH, non condensante
• Shock & vibrazioni: opzioni MIL-STD-810H

Certificazioni

• CE, FCC, IC
• UL/CSA 62368-1
• AWS IoT Greengrass

PortI I/O

• USB: 3 x USB 3.2 Gen2 (Type-A), 1 x USB 2.0 (Type-A)
• Seriale: 1 x RS232/422/485 DB9 (selezionabile); 1 x RS422/485 isolato DB9 (opz.)
• LAN: 4 x 2.5 Giga LAN RJ45
• Video: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• Espansione: 1 x M.2 2242 B-key (SSD SATA), 1 x M.2 2230 E-key (Wi‑Fi)
• DIDO: DIO isolato 5V 9-in/9-out (20-pin), varianti 30V opzionali
• Alimentazione: 9–36V DC isolato (morsettiera 3 pin)

Controllo & Accessori

• Pulsante Reset
• Accessori inclusi/opzionali: adattatore 100–240V AC→DC, cavo di alimentazione, connettori a morsettiera per DIDO, cavi open-wire, adattatori, kit di montaggio su guida DIN

Alimentazione

• Ingresso nominale: 9–36V DC isolato
• Adattatore: 12V 84W (elencato)

Specifiche tecniche

• Modello: IBDRW100-EL
• CPU: Intel® Celeron® N6211
• Memoria: SO-DIMM DDR4 fino a 16GB (4GB default)
• Storage: 128GB SSD default, espandibile
• LAN: Quad 2.5 GbE
• Montaggio: guida DIN
• Temp. operativa: -20°C a 60°C
• Certificazioni: CE/FCC/IC, UL/CSA 62368-1, AWS IoT Greengrass
