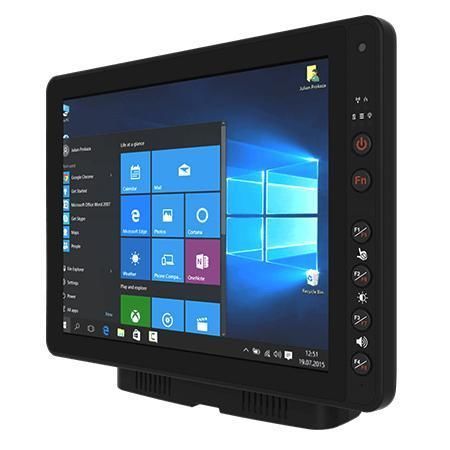

Terminale veicolare 12.1" FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

Panoramica
Il FM12E è un computer veicolare da 12,1" progettato per logistica di magazzino, gestione flotte e operazioni con carrelli elevatori. Adatto ad ambienti industriali e veicolari, offre pannello frontale sostituibile in campo, design fanless e disponibilità piattaforma a lungo termine.

Caratteristiche principali

• Famiglia di processori Intel® Elkhart Lake (Intel Atom x6413E di default; opzioni più potenti disponibili)
• Display 12,1" XGA (1024 × 768) Projected Capacitive (PCAP) multi‑touch
• Pannello frontale sostituibile in campo per ridurre i tempi di assistenza
• Protezione frontale IP65 e conformità MIL‑STD‑810H per urti e vibrazioni
• Ampia temperatura operativa per ambienti estremi

Certificazioni

• IP65 (frontale)
• MIL‑STD‑810H (urto & vibrazione)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1
• PTCRB (moduli radio)

Display

• Dimensione: 12,1 pollici
• Tipo: Projected Capacitive Multi‑Touch (PCAP)
• Risoluzione: 1024 × 768 (XGA)
• Luminosità: 400 nits (standard); 800 nits opzionale; opzione ad alta luminosità segnalata
• Contrasto: 1000:1
• Angoli di visuale: 89/89/89/89
• Modalità touch: mano, stylus, guanto

Specifiche di sistema

• Processore (opzioni): Intel Atom x6413E 1,5 GHz (fino a 3,0 GHz) di default; opzionali x6425E, x7433RE, x7835RE
• Memoria: 4 GB default; opzionali 8 GB, 16 GB
• Storage: SSD M.2 128 GB default; opzionali 256 GB, 512 GB
• Sicurezza: TPM 2.0
• OS: Windows 10 IoT Enterprise LTSC (64‑bit) default; Windows 11 IoT Enterprise LTSC opzionale
• Wireless: WLAN e Bluetooth supportati; WWAN 4G/LTE opzionale; GNSS (GPS/A‑GPS)
• Sensori: G‑Sensor, sensore di luce ambientale, sensore di temperatura

Camera

• Fotocamera frontale: 2 MP

Ambiente & Robustezza

• Umidità operativa: 5%–90% RH, non condensante
• Temperatura operativa: -30°C a 60°C
• Temperatura di stoccaggio: -30°C a 60°C
• Urto: MIL‑STD‑810H Metodo 516.8 Procedura I
• Vibrazione: MIL‑STD‑810H Metodo 514.8 Procedura I
• Impatto: EN62262 IK07
• ESD: conforme EN 61000‑4‑2, ±8kV contatto & ±12kV aria

Controlli & Pulsanti

• 1 × pulsante di accensione
• 5 × pulsanti funzione (programmabili via Winset)

Porta I/O (panoramica)

• USB: 1 × USB Type‑C (tablet); DB9 su docking che fornisce 2 × USB 2.0 tramite adattatore
• Seriale: 2 × porte COM (docking)
• LAN: 1 × Gigabit LAN (docking)
• Audio: Docking: 2 × speaker; Docking: CANBus o Audio opzionale
• Memoria: 1 × slot Micro SD (tablet)
• SIM: 1 × slot Dual‑Nano SIM
• Indicatori: 4 × LED (WLAN, batteria UPS, HDD, riscaldatore)
• Connettori antenna docking: SMA per WLAN (default); SMA per GPS/WWAN opzionale

Meccanica

• Dimensioni: Tablet 307 × 225 × 41 mm; Docking 202 × 245 × 52 mm
• Scocca docking: lega di alluminio
• Peso: Tablet 1,7 kg; Docking 1,6 kg
• Montaggio: RAM mount o VESA 75 × 75 mm
• Raffreddamento: design fanless

Alimentazione & Batteria

• Batteria: UPS 7,6 V (2S1P) — backup minimo circa 30 minuti
• Alimentazione: Docking 10V–60V con controllo accensione; Tablet 12V DC In
• Consumo tipico: 45W

Accessori (standard / opzionali)

• Standard: cavo di alimentazione 5 m con kit fusibile, cavo USB 0,3 m, cavo convertitore 0,15 m, cavo jack DC, adattatore 84W con cavo, fascette, antenne WLAN ×2, guida rapida, staffa antenna esterna, chiave dock, kit stylet + vite
• Opzionali: cavo RS232, cavo audio, cavi CAN Bus, cavo LAN IP65, antenne combo GPS & LTE, antenna combo magnetica, antenna WWAN, kit di montaggio e adattatori

Soluzioni di montaggio (esempi)
Montaggio 1 – Soluzione senza foratura
A | RAM Clamp Mounts - sul carrello | RAM‑D‑247U‑4 | Base a morsetto con pallina 2.25" | QTA: 1
B | RAM Arm | RAM‑D‑201U | Braccio per pallina 2.25" (L: 8.375") | QTA: 1
C | RAM Ball lato dispositivo | RAM‑D‑2461U | VESA 75 × 75 mm con pallina 2.25" | QTA: 1

Montaggio 2 – Soluzione con foratura
A1 | RAM round base mounts - sul carrello | RAM‑D‑202U | Base rotonda 3.68" con pallina 2.25" | QTA: 1
A1‑1 | Vite | - | SUS304 M8 × 40 mm | QTA: 5
B | RAM Arm | RAM‑D‑201U | Braccio per pallina 2.25" | QTA: 1
C | RAM Ball lato dispositivo | RAM‑D‑2461U | VESA 75 × 75 mm con pallina 2.25" | QTA: 1

Montaggio 3 – Installazione tastiera
D | Piastra adattatrice tastiera Winmate (PN:821009131600) | - | 4 fori VESA per dispositivo e 4 fori AMPS per RAM ball | QTA: 1
D‑1 | Vite | - | SUS304 M5 × 20 mm | QTA: 5

Sintesi
FM12E fornisce una piattaforma veicolare modulare con I/O tramite docking, ampio intervallo di alimentazione e controllo di accensione, pannello frontale sostituibile in campo e opzioni display ad alta luminosità per impieghi industriali.
