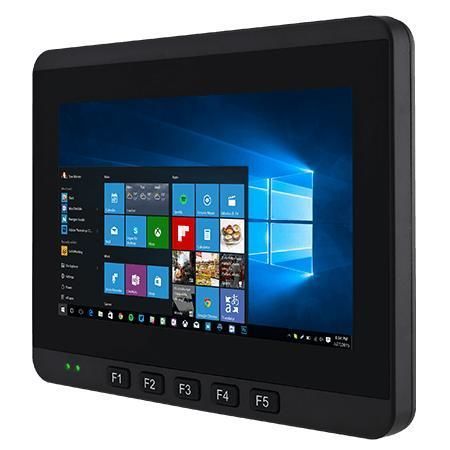

Terminale veicolare 7" FM07

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Panoramica
Winmate FM07 è un computer veicolare da 7 pollici progettato per logistica di magazzino, gestione flotte e operazioni con carrelli elevatori. Offre una piattaforma robusta per ambienti embedded e mission-critical con alimentazione veicolare a larga gamma, connettori M12 impermeabili, protezione IP65 e resistenza a urti/vibrazioni secondo MIL-STD-810G. Il pannello è un display capacitivo proiettato multi-touch. CPU predefinita Intel® Celeron® N3350; Intel® Pentium® N4200 disponibile in opzione. SO predefinito: Windows 10 IoT Enterprise (64-bit); opzione: Linux Ubuntu 20.04.

Caratteristiche principali

• Processore Intel® Celeron® N3350 (Apollo Lake) di default; Intel® Pentium® N4200 opzionale
• Display 7.0" 1024 x 600 projected capacitive multi-touch, luminosità 1000 nits
• Ampio range di alimentazione 9–36 V DC con controllo di accensione
• Connettori M12 impermeabili e LAN Gigabit M12
• Protezione IP65 contro polvere e acqua
• Resistenza a urti e vibrazioni conforme a MIL-STD-810G
• Wireless: WLAN, Bluetooth, GNSS (GPS/GLONASS); WWAN 4G/LTE opzionale
• Tasti funzione programmabili frontalmente (5)

Certificazioni

• MIL-STD-810G
• IP65
• E‑Mark
• FCC
• CE

Dettagli del prodotto — Punti salienti

• Display: 7.0" projected capacitive multi-touch, 1024 x 600, 1000 nits, contrasto 800:1, area attiva 152.2144 x 85.92 mm
• Sistema: Intel Celeron N3350 1.1 GHz (fino a 2.4 GHz) default; Pentium N4200 opzionale; 4 GB default (8 GB opzionale); 1 x M.2 2242 SSD 128 GB
• Ethernet: 1 x Gigabit Ethernet (M12)
• Sicurezza: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) default; Linux Ubuntu 20.04 opzionale
• Alimentazione veicolare: convertitore interno 9–36 V DC con controllo di accensione; consumo max 35 W
• I/O: 2 x USB (via DB9 sul dock), 1 x RS232/422/485 (default RS232), 1 x LAN Gigabit (M12), speaker, slot SIM, DIDO (5 DI / 3 DO), 2 x CANBUS
• Meccanica: 190 x 146 x 40 mm; peso 1,25 kg; supporto RAM e VESA 75 x 75 mm; design fanless
• Ambiente: umidità 10%–95% RH; temperatura operativa -20 °C ~ 60 °C; shock/vibrazioni MIL-STD-810G

Soluzioni di montaggio (tabelle)
Montaggio 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Washer | - | M4 Washer | 4

Montaggio 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40 mm Screw | 4
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Washer | - | M4 Washer | 4

Montaggio 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
A | Winmate Keyboard Adapter Plate (PN: 821009131600) | - | 4 VESA holes on the plate to device and 4 AMPS holes to RAM Ball | 1
A-1 | Screw | - | SUS304 M4 x 10 mm Screw | 4
A-2 | Washer | - | M4 Washer | 4
B | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
B-1 | Screw | - | SUS304 M5 x 16 mm Screw | 4
B-2 | Washer | - | M5 Washer | 4
C | RAM Ball on the bottom part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
C-1 | Screw | - | SUS304 M5 x 12 mm Screw | 4
C-2 | Washer | - | M5 Washer | 4
D | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5” Round Base with 1.5” Ball | 1
E-1 | Screw | - | SUS304 M5 x 12 mm Screw | 4
E-2 | Washer | - | M5 Washer | 4
F | Keyboard | - | - | 1

Accessori
Accessori standard

• M12 Power Cable (PC-FM07) — 1.8 m
• Adapter (EA10681G) — 1.8 m, 100–240 V AC to 12 V 50 W DC
• M12 LAN Cable (LN-FM07) — 1.8 m
• USB cable (USC) — 0.3 m
• Power Converter Cable (PCC-FM)
• Wi‑Fi/BT Antenna (WFA-FM07)
• RS232 Cable (RSC) — 1.8 m
• CANBUS & DIDO Cable (CD-FM07) — 1.8 m

Accessori opzionali

• WWAN Antenna (WWA-FOM07)
• GPS Antenna (GSA-FM) — 3 m
• Audio Cable (AC-FM)

Specifiche tecniche

• Modello: FM07
• Processore: Intel Celeron N3350 1.1 GHz (fino a 2.4 GHz) default; Pentium N4200 opzionale
• Memoria: 4 GB default; 8 GB opzionale
• Storage: 1 x M.2 2242 SSD 128 GB
• Display: 7.0" 1024 x 600 P-Cap
• Ethernet: 1 x Gigabit (M12)
• Sicurezza: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) default; Ubuntu 20.04 opzionale
• Connettività: WLAN, BT; WWAN opzionale; GNSS
• I/O: 2 x USB, 1 x RS232/422/485, 1 x LAN (M12), speaker, SIM slot, DIDO, 2 x CANBUS
• Alimentazione: 9–36 V DC con controllo di accensione; consumo max 35 W
• Dimensioni: 190 x 146 x 40 mm; Peso: 1.25 kg
• Temperatura operativa: -20 °C ~ 60 °C; Umidità: 10%–95% RH
• Resistenza: MIL-STD-810G; IP65
