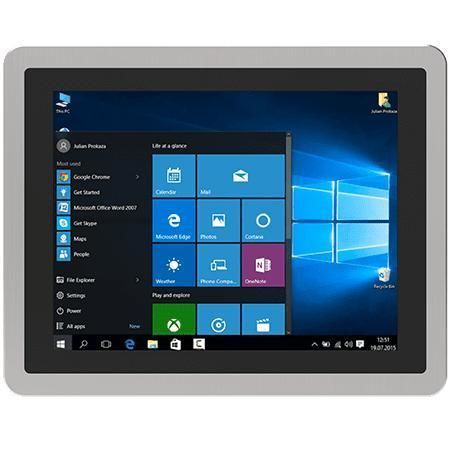

Panel PC con touch screen multitouch R12IT7T-PPM2

con touchs creen capacitivo PCAP12.1"1024 x 768

Panoramica
Il Winmate R12IT7T-PPM2 è un Panel PC HMI da 12.1″ della serie PP con processore Intel® Core™ i5 (Tiger Lake). Progettato per controllo macchine, automazione di fabbrica e interfacce operatore, garantisce performance industriali, disponibilità a lungo termine e integrazione hardware affidabile per OEM e system integrator.

Caratteristiche principali

• Display 12.1″ con risoluzione 1024 x 768 e luminosità 500 nits
• Intel® Core™ Tiger Lake UP3 i5-1135G7 (senza vPro) o i5-1145G7E (con vPro)
• Schermo touch multi-touch capacitivo proiettato (PCAP)
• Design fanless (senza ventola)
• Frontale con protezione IP65 contro polvere e spruzzi d'acqua
• Scocca in alluminio pressofuso
• Ampia connettività I/O per integrazione IoT industriale

Design e funzionamento
La serie PP presenta una superficie completamente flat e un design sottile che facilita pulizia e manutenzione. Il touchscreen PCAP garantisce operazioni tattili precise e un'interazione utente migliorata. Il frontale IP65 protegge da polvere e schizzi, rendendo il dispositivo adatto ad ambienti industriali impegnativi. Numerose porte (seriale, USB, LAN, video, audio) consentono un'integrazione flessibile in sistemi di automazione e IoT. La scocca in alluminio pressofuso assicura resistenza alla corrosione e robustezza meccanica.

Certificazioni

• CE
• FCC

Applicazioni consigliate

• Controllo macchine e automazione industriale
• HMI operatore in ambienti critici o gravosi
• Integrazione in soluzioni industriali connesse (IoT)

Specifiche tecniche

• Display — Dimensione: 12.1″
• Touch / Vetro — Projected Capacitive Multi Touch Screen
• Risoluzione — 1024 x 768
• Luminosità — 500 nits
• Rapporto di contrasto — 1000:1
• Angoli di visuale — 89/89/89/89
• Area attiva — 245.76 x 184.32 mm
• Processore — Intel Core i5-1135G7 2.4 GHz (fino a 4.2 GHz); opzione i5-1145G7E
• Memoria — 2 x non-ECC SO-DIMM, fino a 64 GB (32 GB per slot)
• Storage — 128 GB SSD (default); opzioni 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III per 2.5" SSD/HDD (opzionale)
• Ethernet controller — 2 x Intel® Ethernet Controller
• Sicurezza — TPM 2.0
• Sistemi operativi (opzionali) — Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch non supportato)
• WLAN / Bluetooth — supporto opzionale
• Meccanica — Dimensioni: 322 x 256 x 79 mm
• Ritaglio (Cut out) — 302 x 237 mm
• Peso — 2.7 kg
• Montaggio — Panel mount (di default); VESA mount (opzionale)
• Scocca — Alluminio pressofuso
• Raffreddamento — Design fanless
• Ambiente — Umidità operativa: 10% a 90% RH non condensante
• Temperatura operativa — 0°C a 50°C
• Temperatura di stoccaggio — -10°C a 60°C
• Grado IP — Front IP65
• IO — USB: 4 x USB 3.2 Gen2x1 (Type-A)
• IO — Seriali: 1 x RS232/422/485 (default RS232) + 1 x RS232
• IO — LAN: 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45
• Video — 1 x DP 1.4 (default); 1 x HDMI 2.0 (opzionale)
• Audio — Mic in; Line out
• Espansione — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 4.0 (x16) slot (x4 signal)
• Indicatori — 1 x LED Power; 1 x LED Storage
• Regolazione luminosità — 1 x Brightness Adjustment Knob
• Alimentazione — Ingresso 1 x 12 V DC (Din4 pin); adattatore 12 V 120 W
• Comandi — 1 x Power Button; 1 x Reset Button
• Accessori — Adattatore AC-DC 100~240 V; cavo di alimentazione; viti VESA; clip di montaggio
