Server di stoccaggio WNRK-R680-4U

di calcolovideoGPU

Panoramica del prodotto

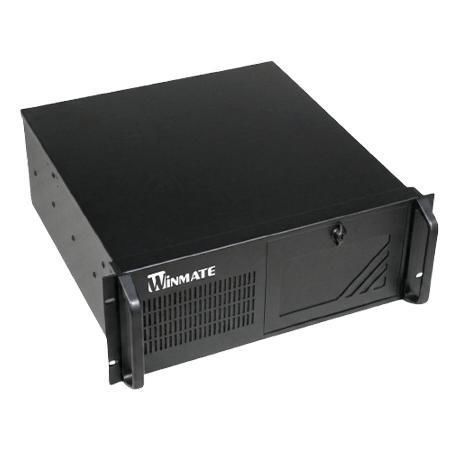

Il Winmate WNRK-R680-4U è un server IPC rack 4U espandibile, progettato per Edge AI, machine vision, controllo per visione e automazione industriale. Basato sul chipset Intel R680E con socket LGA1700, supporta processori Intel Core di 12ª/13ª/14ª generazione fino a 125 W, fino a 128 GB di DDR5, una singola GPU ad alte prestazioni fino a 300 W, sette slot di espansione PCIe/PCI, gestione remota opzionale EdgeBMC e funzioni di sicurezza fisica come pannello frontale bloccabile e buzzer di intrusione.

Caratteristiche principali

• Supporta processori Intel Core i9/i7/i5/i3 di 12ª/13ª/14ª generazione (LGA1700) fino a 125 W TDP
• 4 slot U-DIMM DDR5, fino a 128 GB (max 32 GB per DIMM)
• Supporto per una singola GPU ad alte prestazioni fino a 300 W (es. NVIDIA RTX)
• Alimentatore ATX singolo configurabile 850 W–1300 W a seconda della GPU
• Design con unità hot-swap e supporto RAID (RAID 0/1/5/10)
• Pannello frontale bloccabile e buzzer di intrusione
• Espandibile: 1 x PCIe 5.0 x16, 1 x PCIe 5.0 x8, 3 x PCIe x4, 2 x PCI (configurazione a 7 slot)
• Supporta Intel AMT e Intel vPro (varia per SKU CPU); EdgeBMC opzionale

Punti salienti
Progettato per inferenza Edge AI e carichi di lavoro di visione che richiedono una GPU ad alte prestazioni e molteplici schede di espansione.
Sette slot di espansione per GPU, frame grabber, controllo del moto, rete e acquisizione dati.
Design per funzionamento 24/7 con unità hot-swap e opzioni RAID per continuità dei dati.
Gestione remoto fuori banda opzionale tramite EdgeBMC e Intel AMT/vPro (a seconda della configurazione).

Certificazioni

• CE
• FCC

Specifiche tecniche

• Processore: Socket LGA1700 compatibile con Intel Core 12ª/13ª/14ª gen i9/i7/i5/i3, fino a 125 W TDP
• Chipset: Intel R680E
• Memoria: 4 x U-DIMM DDR5 5600 MHz, fino a 128 GB (max 32 GB per DIMM)
• Archiviazione: 256 GB SSD di default; opzioni 512 GB / 1 TB / 2 TB / 4 TB; fino a 7 x SATA III per SSD/HDD 2,5" (fino a 8 TB), supporto RAID 0/1/5/10 (opzionale)
• Ethernet: 3 x controller Intel 2.5 Gigabit Ethernet
• Sicurezza: 1 x header TPM SPI interno; pannello frontale bloccabile; rilevamento intrusione chassis con buzzer
• Sistemi operativi (opzionali): Windows 11 IoT Enterprise 64-bit; Windows 10 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 24.04
• WLAN / Bluetooth: supportati (opzionale) tramite M.2 2230 E-Key
• Sensori: rilevamento intrusione chassis
• Porte di espansione: 1 x M.2 2230 E-Key; 1 x PCIe 5.0 x16 (modalità x16, scende a x8 se occupata la PCIe5 x8); 1 x PCIe 5.0 x8; 2 x PCIe 4.0 x4; 1 x PCIe 3.0 x4; 2 x PCI
• Opzioni GPU (esempi, opzionali): NVIDIA RTX A1000, RTX A2000E 12GB, RTX A4000E, serie RTX PRO e altri GPU workstation (singola GPU fino a 300 W)
• Gestione OOB: Intel AMT e Intel vPro (varia per SKU CPU); EdgeBMC opzionale
• Dimensioni: 483 x 177 x 451 mm
• Peso: 35 kg
• Montaggio: rack 4U
• Chassis: acciaio elettroplaccato
• Raffreddamento: design con ventole
• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -10°C–60°C
• Porte USB: Frontali 2 x USB 2.0 Tipo-A; Posteriori 6 x USB 3.2 Gen2 Tipo-A
• Porta seriale: Posteriore 1 x RS232/422/485 (default RS232)
• LAN: 3 x 2.5GbE RJ45
• Uscite video: 1 x DisplayPort 1.4 (max 4096 x 2160 @60 Hz); 1 x HDMI 2.1 (max 4096 x 2160 @30 Hz); 1 x VGA (max 1920 x 1200 @60 Hz)
• Audio: Mic in; Line in; Line out
• Alimentazione: VAC 90–264, ATX PSU 500W–850W (senza GPU, opzionale); ATX PSU 850W/1300W (con GPU, opzionale)
• Alloggiamenti unità: 1 x Hot-swap RAID BOX per SATAIII/SATAII o NVMe (opzionale); 1 x 3.5" (opzionale); 1 x 24X Slim DVD (opzionale)
• Connettori interni: 2 x header supportano ulteriori 4 x USB 3.2 Gen1; 2 x header supportano ulteriori 2 x USB 2.0; 5 x header COM (1 x RS232/422/485, 4 x RS232)
• Indicatori: 1 x LED alimentazione; 1 x LED storage

Applicazioni raccomandate

• Inferenza Edge AI e elaborazione immagini accelerata da GPU
• Controllo per visione, ispezione ottica automatizzata (AOI) e rilevamento difetti basato su IA
• Automazione industriale, controllo centralizzato e acquisizione dati
• Implementazioni che richiedono combinazione di GPU ad alte prestazioni e molteplici interfacce PCIe/PCI

Accessori inclusi

• Cavo di alimentazione; Guida rapida
