Scheda di valutazione per display WL0F00088000BGXAANA00

Panoramica

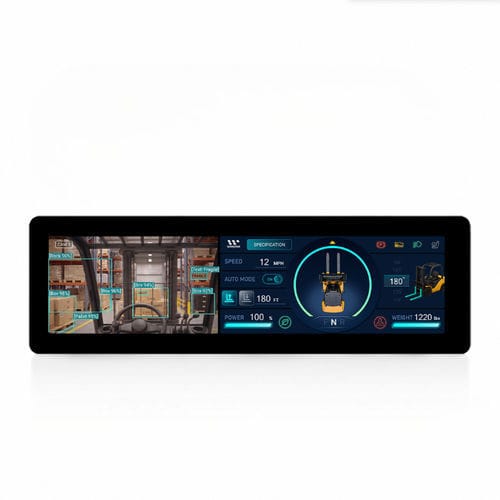

WINSTAR WL0F00088000BGXAANA00 è una scheda di sviluppo Edge AI in formato barra da 8,8 pollici basata sul MCU STM32N657. Destinata a progetti di visione embedded e HMI avanzate su MCU, unisce display IPS ultra-wide PCAP, ingressi camera MIPI CSI-2 e paralleli, molteplici interfacce industriali e capacità di inferenza IA on-device su una piattaforma MCU validata.

Caratteristiche principali

• Display: 8,8" IPS ultra-wide, 1920 × RGB × 480 (4:1 bar)
• Touch: Pannello capacitivo proiettato (PCAP)
• MCU: STM32N657; RAM 32 MB; Flash esterna 64 MB
• Camera: Interfacce MIPI CSI-2 e parallela
• Interfacce: CAN FD, RS485, RS232, Ethernet (LAN), USB-C, UART, SPI, I2C, GPIO
• Alimentazione: 9–36 Vdc
• Luminosità: Typ. 450 cd/m² (Min. 350 cd/m²)
• Software: Supporto ST TouchGFX; rilevamento wake-word e riconoscimento vocale offline

Applicazioni

• Sistemi di visione Embedded AI (riconoscimento immagini, rilevamento oggetti, anomalie)
• Pannelli di controllo industriali e HMI wide-format
• Installazioni 2U rack o pannelli a bassa altezza
• Cruscotti per veicoli off-highway e pannelli operatore
• Monitoraggio di macchine e elettrodomestici intelligenti

Demo Kit e valutazione
WINSTAR mette a disposizione un Demo Kit con la scheda HMI da 8,8", un modulo camera validato e accessori per accelerare la valutazione e il prototipazione di applicazioni AI Vision e HMI.

Note sul prodotto
Modello: WL0F00088000BGXAANA00. Stato: validazione di affidabilità in corso; campioni di produzione disponibili da ottobre.

Specifiche tecniche (estratto)

• Tensione di funzionamento: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB; Flash esterna: 64 MB
• Dimensione LCD: 8.8"; Matrice punti: 1920 × RGB × 480
• Area attiva: 218.88 (H) × 54.72 (V) mm; Dimensioni modulo: 241.3 × 74.3 × 28.7 mm
• Pitch pixel: 0.114 × 0.114 mm; Luminosità: Min 350 / Typ 450 cd/m²
• Temp. di funzionamento: -20 °C a +70 °C; stoccaggio: -30 °C a +80 °C
• BOM: LCM = WF88BTYA8MNG10#; PCBA = PB4V0008R800BD661X00

Interfacce e riassunto pin

• CON1: VIN, +3V3 (JTAG), SWCLK, SWDIO, NRST, BOOT0, SPI (CS/CLK/MOSI/MISO), UART, I2C, ADC/PWM/GPIO
• CON3: CAN_H / CAN_L (CAN bus)
• CON4: RS485_A / RS485_B
• CON6: Lanes MIPI CSI, CAM_SCL/CAM_SDA, CAM_NRST, CAM_EN, VDD_CAM (+3.3V), TOF/IMU interrupt

Nota
Progettata per implementazioni Edge AI a bassa latenza e con requisiti di privacy su architettura MCU. Adatta per prototipazione rapida e integrazioni di produzione quando non è richiesto un sistema Linux.
