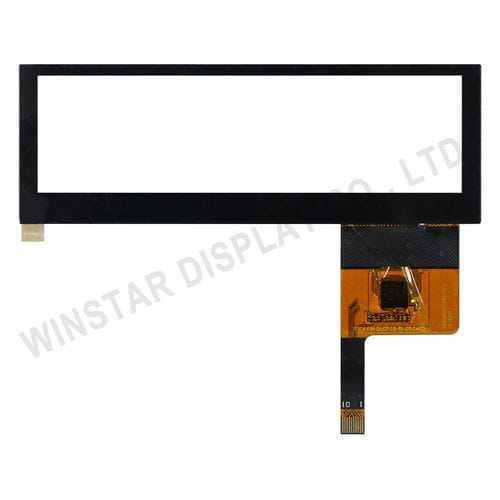

Schermo tattile capacitivo TST0003R9B4111XXXX00

a tecnologia capacitiva proiettatatouch screen multipointper applicazioni industriali

Descrizione

• Modello: TST0003R9B4111XXXX00
• Pannello touch capacitivo proiettato 3,9 pollici, rilevamento 5 punti
• Struttura: G+G (Vetro su Vetro)
• Interfaccia: I2C
• Driver IC: CYTMA568
• Modalità di input: Dito
• Connettore: COF-FPC

Caratteristiche principali

• Pannello 3,9" con multi-touch a 5 punti
• Interfaccia I2C per comunicazione semplificata con l'host
• Struttura G+G per performance ottiche e stabilità meccanica
• Ampi intervalli di temperatura operativa: -30℃ ~ +85℃ adatto ad ambienti industriali
• Tensione di alimentazione: 2,8–3,3 V

Disegno / Dimensioni
Dimensioni esterne: 104,5 × 36,0 × 1,98 mm
Area visibile: 96,04 × 26,34 mm
Dimensione pannello (diagonale): 4,0 pollici
Struttura: G+G

Ambiente
Temperatura operativa: -30℃ ～ +85℃ ; Umidità (senza condensazione): 45% - 90% RH
Temperatura di stoccaggio: -40℃ ～ +90℃ ; Umidità (senza condensazione): 5% - 95% RH

Caratteristiche ottiche
Trasparenza: 87% ±5%
Nebbia (Haze): >3%

IC / Elettrico
Driver IC: CYTMA568
Punti di rilevamento: 5
Interfaccia: I2C
Alimentazione: 2,8 ~ 3,3 V

Assegnazione PIN
Pin 1: VSS - Ground for analog circuit
Pin 2: VDD - Power Supply
Pin 3: SCL - I2C clock input
Pin 4: NC - No connect
Pin 5: SDA - I2C data input and output
Pin 6: NC - No connect
Pin 7: /RST - External Reset, Low is active
Pin 8: NC - No connect
Pin 9: /INT - External interrupt to the host
Pin 10: VSS - Ground for analog circuit

Applicazione / Descrizione
Il TST0003R9B4111XXXX00 è indicato per l'integrazione in apparecchiature industriali, HMI embedded e dispositivi smart che richiedono un'interfaccia touch compatta e resistente alle variazioni termiche. L'interfaccia I2C e il connettore COF-FPC semplificano l'integrazione meccanica ed elettrica. Il rilevamento a 5 punti supporta gesti multi-touch di base.

Caratteristiche / Specificazioni Tecniche

• Modello: TST0003R9B4111XXXX00
• Tipo: Proiettivo Capacitivo (PCAP)
• Punti touch: 5
• Modalità di input: Dito
• Connettore: COF-FPC
• Struttura: G+G
• Dimensioni esterne: 104,5 × 36,0 × 1,98 mm
• Area visibile: 96,04 × 26,34 mm
• Dimensione pannello (diagonale): 4,0 pollici
• Interfaccia: I2C
• Driver IC: CYTMA568
• Alimentazione: 2,8 ~ 3,3 V
• Temperatura operativa: -30℃ ～ +85℃
• Temperatura di stoccaggio: -40℃ ～ +90℃
• Trasparenza: 87% ±5%
• Nebbia (Haze): >3%
