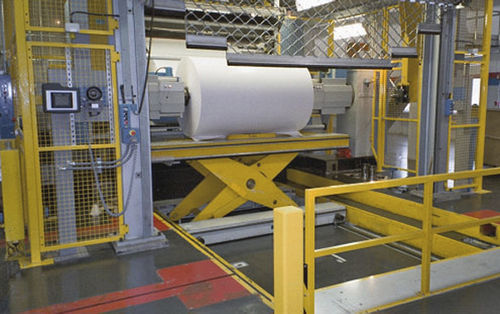

Sistema di carico e scarico per avvolgitore ARL

automatico

Le stampe moderne di rotocalco con i rotoli che pesano fino a 7 tonnellate richiedono la fase di trasferimento estremamente accurata e stabile con il dispositivo di sollevamento integrato. Il nuovo, rotolo completamente pronto arriva alla posizione di attesa direttamente davanti al reelstand. Il ciclo automatico per il caricamento è iniziato tramite l'azione d'impionbatura. Ad un primo punto il centro o il rotolo dopo-usato è preso direttamente dal braccio del reelstand per mezzo di un morsetto del centro della monorotaia. Il nuovo rotolo è posizionato in mezzo alla fase di trasferimento. Poi la piattaforma viaggia all'asse pre-centrante e solleva il rotolo. Una cellula fotoelettrica nel dispositivo pre-centrante ferma il sollevamento. Ora la funzione concentrante del braccio comincia. I coni concentranti sono inseriti contemporaneamente nel centro. Le deviazioni di altezza sono corrette tramite la regolazione in altezza fine. La regolazione in altezza fine inoltre permette il pareggiamento delle differenze di altezza a destra e a sinistra. La ferrovia integrata di vuotamento permette l'allineamento laterale accurato del rotolo. Una volta che il rotolo è stato allineato, la posizione è bloccata, la fase di trasferimento funziona alla posizione del carico e trasferisce il rotolo al reelstand.
