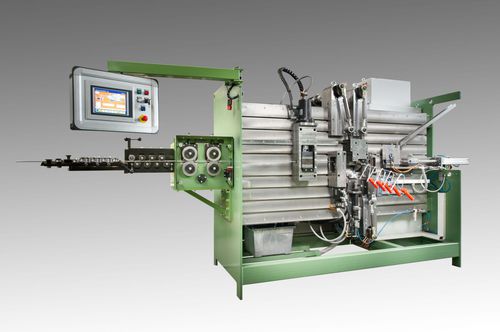

Curvatrice elettrica ADMV 3 S

manualeper profilatiper cavi elettrici

L'ADMV-3S è stato appositamente progettato per la produzione di maniglie a rullo con un'ampia gamma di forme, dimensioni e diametri del filo. Lo srotolamento del filo tramite portabobina azionato, raddrizzatura e pressatura del filo sono stati ripresi dal modello di macchina precedente. Di nuova concezione è la tecnologia di piegatura con tre camme servoazionate, che raddoppiano efficacemente le prestazioni della macchina! Moduli Portabobina a filo azionato OZD 1500 - per l'alimentazione automatica del filo dalla bobina con regolazione in continuo della velocità. Dispositivo di raddrizzatura del filo. Dispositivo di alimentazione filo (precisione ± 0,5 mm). Dispositivo idraulico per la formazione e il taglio delle ali. Unità di piegatura con 3 camme e servoazionamento. Dispositivo di smussatura. Magazzino vibrante per la separazione e il trasporto di maniglie in plastica. Alimentatore a gradini opzionale con nastro trasportatore per alimentare le maniglie in posizione di montaggio. Dispositivo di montaggio con espulsione. Altre opzioni come scanalatura, filettatura, filettatura, etichettatura. Processo Il filo viene ripagato dal portabobina azionato attraverso un raddrizzatore a doppio piano e un sistema di misurazione della lunghezza. Le cosiddette ali per tenere il manico in plastica vengono pressate, le maniglie in plastica alimentate dall'altro lato e montate sul filo. Infine, il processo di piegatura viene eseguito in 3 fasi in rapida sequenza e i rulli di verniciatura finiti vengono espulsi. Caratteristiche Brevi tempi di cambio formato Alimentazione manuale o automatica dell'impugnatura Tutte le forme di filo Alte prestazioni Schermo tattile da 11
