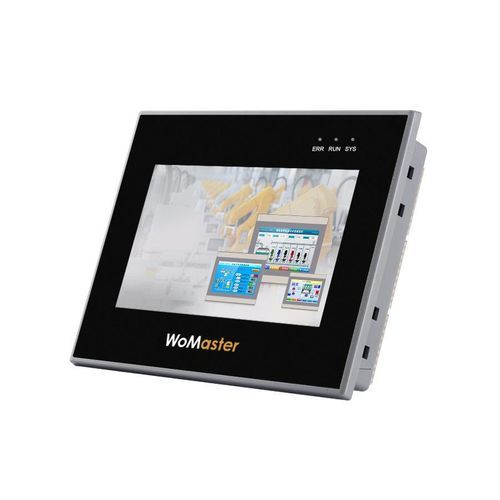

HMI touch screen HE7

con touch screen resistivoa tecnologia capacitiva proiettatacon touch screen capacitativo

Panoramica del prodotto
WoMaster HE7 è una soluzione all-in-one che integra un PLC e un HMI con schermo touch da 7 pollici. Supporta STEP 7-MicroWIN SMART e le istruzioni S7-200 SMART e offre più interfacce per l'integrazione di macchine e impianti.

Caratteristiche principali

• Schermo touch integrato 7" TFT (800 x 480) per controllo e visualizzazione locali
• Compatibile con STEP 7-MicroWIN SMART (set istruzioni S7-200 SMART). Esclusioni: alcuni wizard (motion/web/data logging/PROFINET) ed elementi specifici della libreria di comunicazione
• I/O digitali con optoisolamento e supporto trigger positivo/negativo
• Contatori ad alta velocità e uscite impulso ad alta velocità doppie per controllo movimento e conteggio
• Orologio in tempo reale integrato con mantenimento dati a perdita di alimentazione (batteria a bottone sostituibile)
• Diversi porti di comunicazione: Ethernet (porte PLC & HMI), RS485 (2 porte), USB; supporta S7-TCP, PUT/GET, OUC, MODBUS TCP/RTU, PPI, USS e modalità free-port

PLC / Comunicazione
Porte di comunicazione: 1 porta Ethernet PLC, 1 porta Ethernet HMI, 2 porte RS485 (porta 0, porta 1), 1 porta USB.
Connessioni: la porta di rete PLC supporta dispositivo di programmazione (PG) e connessioni simultanee multiple (OUC attive/passive, PUT/GET, S7-TCP). Ethernet: 10/100 Mbps adattivo. RS485: PPI, MODBUS RTU, USS, free port; USB per download programmi e archiviazione.
I/O digitali: fino a 16 ingressi digitali (contatto o livello, trigger +/−), uscite in base alla variante (relè/transistor).
I/O analogici: 4 ingressi analogici (0–10 V o 0–20 mA, 12 bit), 2 uscite analogiche (0–10 V o 0–20 mA, 12 bit). PT100: 2 canali; -50 a 300 °C.

Touch screen
Display: 7" TFT, 800 x 480, 16,7 M colori. Touch: resistivo 4-wire o opzione capacitiva ad alta precisione. Memoria: Flash 128 MB, RAM 128 MB. Luminosità 400 cd/m²; retroilluminazione >30.000 ore.

Sistema
Memoria programma: 24 KB; memoria dati: 16 KB; memoria retentiva: 10 KB. Orologio in tempo reale con batteria sostituibile. Alimentazione: 20–28 V DC con protezione inversione polarità. Consumo: 10 W. Temperatura di esercizio: -10 °C a +50 °C. Dimensioni: 212 x 157 x 41 mm.

Informazioni d'ordine (varianti)

• HE7-MC0701NE-16MR: 8 DI, 8 DO (relè), 4 AI, 2 AO, 2 PT100, 2 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 6 canali di conteggio, 24 VDC
• HE7-MC0701NE-16MRT: 8 DI, 4 DO relè + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, uscite impulso, 24 VDC
• HE7-MC0701NE-24MR: 16 DI, 8 DO (relè), 4 AI, 2 PT100, 1 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 10 canali di conteggio, 24 VDC
• HE7-MC0701NE-24MRT: 16 DI, 4 DO relè + 4 DO transistor, 4 AI, 2 PT100, 1 RS485, uscite impulso, 24 VDC
• HE7-MC0701NE-32MR: 16 DI, 16 DO (relè), 4 AI, 2 AO, 2 PT100, 2 RS485, 24 VDC
• HE7-MC0701NE-32MRT: 16 DI, 12 DO relè + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, uscite impulso, 24 VDC

Specifiche tecniche

• Modello / Serie: HE7
• Marca: WoMaster
• Display: 7" TFT, 800 x 480, 16,7 M colori
• Touch: resistivo 4-wire o capacitivo ad alta precisione
• Flash / RAM: 128 MB / 128 MB
• Memoria programma: 24 KB; memoria dati: 16 KB; memoria retentiva: 10 KB
• Alimentazione: 20–28 V DC; consumo: 10 W; protezione inversione
• Temperatura di esercizio: -10 °C a +50 °C
• Dimensioni: 212 x 157 x 41 mm
• Ingressi digitali: fino a 16 (trigger +/−)
• Uscite digitali: varianti relè/transistor (relè max per punto 2,0 A; transistor max per punto 0,75 A)
• Ingressi analogici: 4 (0–10 V o 0–20 mA), 12 bit, ±0,8 % FS
• Uscite analogiche: 2 canali (0–10 V o 0–20 mA), 12 bit, ±0,8 % FS
• Ingressi PT100: 2 canali; risoluzione 0,1 °C; ±1 °C; campo -50 a 300 °C
• Contatori / uscite impulso ad alta velocità: più canali HS; uscite impulso doppie 100 kHz
• Comunicazione: 1 Ethernet PLC + 1 Ethernet HMI; supporta S7-TCP, PUT/GET, OUC, MODBUS TCP; 2 RS485 (MODBUS RTU, PPI, USS, free port); 1 USB
