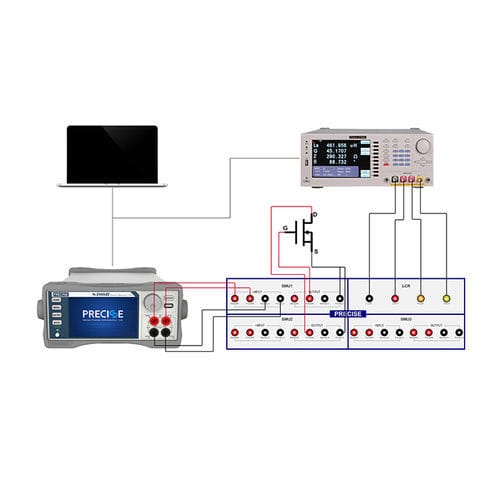

Sistema di test di fattore di capacità

per semiconduttoriMOSFETmodulare

Sistema di test della caratteristica C-V dei dispositivi di potenza a semiconduttore Le misure di capacità-tensione (C-V) sono ampiamente utilizzate per misurare i parametri dei semiconduttori, in particolare le strutture MOS CAP e MOSFET. La capacità della struttura MOS (metallo-ossido-semiconduttore) è una funzione della tensione applicata. La curva della capacità del MOS che cambia al variare della tensione applicata è chiamata curva C-V (detta anche caratteristica C-V). Il test della curva C-V consente di determinare facilmente lo spessore dello strato di biossido di silicio dox, la concentrazione di drogaggio del substrato N, la densità della superficie di carica mobile Q1 nello strato di ossido e la densità della superficie di carica fissa Qfc e altri parametri. -Ampia gamma di frequenza: la gamma di frequenza è di 10Hz~1MHz e i punti di frequenza continua sono regolabili punti di frequenza continua sono regolabili; -Alta precisione e ampia gamma: fornisce una gamma di polarizzazione da 0V a 3500V, con una precisione dell'1% 0.1%; -Test CV integrato: Software di test CV integrato e automatizzato, che include diverse funzioni di test, come C-V (capacità) e C-S (capacità) -come C-V (capacità-tensione), C-T (capacità-tempo), C-F (capacità-frequenza), ecc; -Compatibile con il test IV: supporta sia il test delle caratteristiche di breakdown che quello della corrente di dispersione test; -Disegno della curva in tempo reale: L'interfaccia software mostra direttamente i dati di prova e le curve per una facile visualizzazione visualizzazione; -Forte scalabilità: Il sistema adotta un design modulare e può essere adattato in modo flessibile in base alle esigenze alle esigenze;
