Tester di isolamento UHV-550

di tensionead alta tensionedi segnale di comunicazione wireless

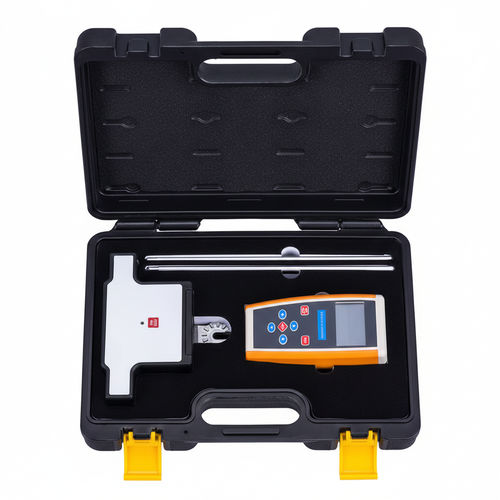

Il rilevatore di distribuzione della tensione per isolatori UHV-550 è un dispositivo wireless progettato per prove in linea (sotto tensione) su isolatori a sospensione e per prove in laboratorio. Il giunto universale consente di allineare in modo flessibile la direzione di misura alla posizione di sospensione della stringa di isolatori.

Panoramica del prodotto

• Rilevatore wireless per la misura della distribuzione di tensione su isolatori a sospensione; adatto per uso in campo e in laboratorio.
• Montaggio con giunto universale che permette l'aggiustamento flessibile della direzione di misura in base alla posizione di sospensione della stringa di isolatori.
• Doppia schermatura e progettazione anti‑interferenza conforme agli standard EMC per letture stabili; interfaccia uomo‑macchina intuitiva per un'operazione agevole.

Caratteristiche principali

• Compatibile con più livelli di tensione operativa; gamme di tensione speciali personalizzabili (gamma indicativa).
• Impostazioni di data e ora per registrare e consultare misure storiche.
• Tempo di retroilluminazione configurabile: sempre acceso, spento o regolabile 0–999 minuti.
• Spegnimento automatico configurabile: mai o regolabile 0–999 minuti.
• Distanza di trasmissione visiva tra rilevatore e unità portatile: fino a 100 m (linea di vista, con alimentazione sufficiente).
• Funzionamento multimodale per maggiore applicabilità, sicurezza e comodità.
• Giunto universale per un aggiustamento flessibile della direzione di misura.
• Doppia schermatura per una migliore immunità alle interferenze.
• Interfaccia uomo‑macchina di facile utilizzo.

Specifiche tecniche

• Gamma di tensione di misura (standard/tabella): 0 ~ 40 kV (tensioni speciali personalizzabili); alcune versioni/configurazioni possono supportare fino a 0 ~ 1000 kV.
• Errore di misura: ≤ ±1 %.
• Risoluzione: 0,01 kV.
• Frequenza di campionamento: 10 campioni/secondo.
• Corrente di esercizio: ≤ 120 mA (portatile), ≤ 40 mA (rilevatore).
• Alimentazione: portatile — 2 × 1,5 V (pila tipo n.°5/AA); rilevatore — 2 × 1,5 V (pila tipo n.°7/AAA).
• Autonomia operativa continua: ≥ 12 ore.
• Distanza di trasmissione visiva (rilevatore ↔ portatile): ≤ 100 m (con alimentazione sufficiente).
• Display: LCD positivo, leggibile alla luce del sole.
• Temperatura operativa: -35 °C a +60 °C.
• Temperatura di stoccaggio: -40 °C a +65 °C.
• Umidità relativa: ≤ 90 % HR, senza condensazione.
• Alias: Rilevatore distribuzione tensione isolatore; Rilevatore distribuzione tensione.
