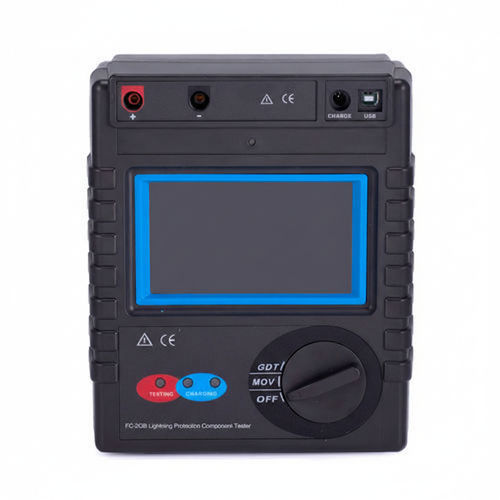

Tester di isolamento FC-2GB

di perditadi tensionedi varistori

Il Tester per componenti di protezione dai fulmini FC-2GB è uno strumento portatile per la misura dei parametri DC dei componenti di protezione contro le sovratensioni. È progettato per verifica, prove di routine e test in lotti/continui di scaricatori in ossido di zinco, tubi di scarica in cermet a 2 e 3 elettrodi, tubi di fulmine a vuoto e altri componenti di protezione.

Applicazioni

• Collaudo di scaricatori in ossido di zinco (varistori, VDR).
• Collaudo di tubi di scarica in cermet a 2 e 3 elettrodi e tubi di fulmine a vuoto.
• Verifica e controllo in linea di altri dispositivi di protezione contro le sovratensioni.

Caratteristiche principali

• Esegue prove di parametri DC: resistenza dipendente dalla tensione (varistore), tensione di rottura DC dei tubi di scarica e misura della corrente di perdita.
• Può funzionare come alimentazione DC regolata e come sorgente a corrente costante per condizioni di prova specifiche.
• Protezione da cortocircuito HV e protezione da sovracorrente; preselezione HV e regolazione dell'intervallo di misura; tempo di autoscarica HV < 0,5 s.
• Funzione di autocalibrazione integrata per migliorare l'affidabilità delle misure.
• Display LCD con lettura precisa e affidabile.
• Intervallo di misura preimpostato con allarme acustico in caso di superamento.
• Modalità di misurazione continua per prove in serie e controllo di produzione.
• Pannello frontale semplice; design leggero e portatile.

Specifiche tecniche

• Resistenza dipendente dalla tensione (U1mA): campo di misura 0 ~ 1999 V; accuratezza ≤ ±1% ±1 cifra; condizione di prova: 1 mA ± 5 μA.
• Corrente di perdita (a ~0,75·U1mA): campo di misura 0 ~ 199,9 μA; accuratezza ≤ ±1 μA ±1 cifra.
• Tensione di rottura DC del tubo (Vsdc): 5 ~ 1999 V; accuratezza ≤ ±1% ±1 cifra; condizione di prova: salita di tensione 100 V/s ±10%.
• Resistenza d'isolamento: 6 MΩ (misurata a 500 V).
• Tensione di prova: CA 1,5 kV, 50 Hz, 1 min.
• Condizioni di esercizio: temperatura 0 ~ +40 °C; umidità ≤ 85% UR.
• Condizioni di stoccaggio: temperatura -10 °C ~ +50 °C; umidità ≤ 90% UR.
• Alimentazione: alimentatore DC dedicato 12 V.
• Consumo: 8 W.
• Dimensioni: 208 mm × 190 mm × 78 mm.
• Peso: ≤ 1 kg.

Documenti

• Manuale utente (PDF).
• Certificato di calibrazione (PDF) disponibile su richiesta.
