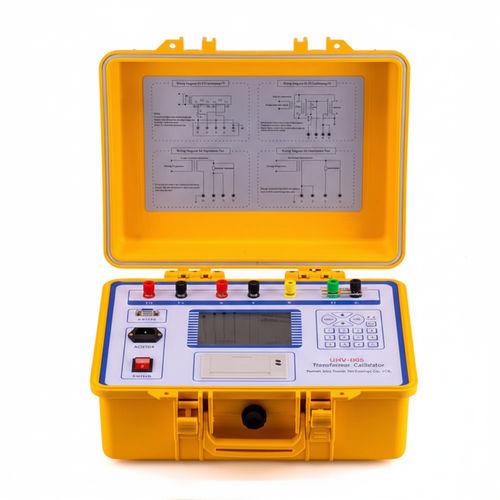

Calibratore di tensione UHV-905

di correntedi impedenzaparametri elettrici

L'UHV-905 è un sistema automatico di calibrazione per trasformatori di corrente (CT) e trasformatori di potenziale/tensione (PT). Combina un circuito unico avanzato con tecnologia DSP per eliminare l'instabilità di sfasamento RC e consente misurazioni precise di errore di rapporto, fase/angolo, impedenza e ammettenza con campionamento automatico e supporto software host per PC.

Funzioni principali

• Calibrazione automatica per CT e PT: misura dell'errore di rapporto, dell'impedenza e dell'ammettenza; prove di tempo/ammettenza.
• Circuito avanzato unico combinato con DSP per stabilizzare le misure rispetto all'instabilità di sfasamento RC.
• Display LCD matriciale di grande formato (320 × 240) con retroilluminazione a lunga durata per visualizzare chiaramente le differenze di rapporto e angolo.
• Rilevamento e indicazione automatica di polarità errata e rapporto sbagliato.
• Software host PC per strumenti virtuali e controllo/visualizzazione remota.
• Commutazione automatica di gamma, gestione delle misure S-level e soppressione delle armoniche > 40 dB.

Campi di misura e condizioni operative

• Ambiente operativo: temperatura 5℃ – 40℃; umidità relativa <80% (a 25℃); altitudine <2500 m; frequenza di rete 50 Hz ±0,5 Hz; alimentazione di rete 220 V ±5%.
• Campi di misura: componente cofase 0.0001 ～ 200.0 (%) risoluzione 0.0001; componente ortogonale 0.001 ～ 700.0 risoluzione 0.001; impedenza 0.0001 ～ 20.0 Ω risoluzione 0.0001; ammettenza (ms) 0.0001 ～ 20.0 risoluzione 0.0001.
• Campo di lavoro corrente: (1% ～ 149%) In (In = 5 A); (5% ～ 149%) In (In = 1 A).
• Campo di lavoro tensione: (5% ～ 149%) Un (Un = 100 V, 150 V, 100 V/…); (5% ～ 149%) Un (Un = 100 V/3).
• Carico (corrente): TX < 0.12 Ω quando cosφ = 1.
• Carico (tensione): < 0,25 VA (100 V).
• Indicazione di errore di polarità: quando corrente/tensione operative > 5% del nominale e l'errore > 180% deve comparire l'indicazione di polarità; se > 10% del nominale e nessuna indicazione corretta, ciò indica un guasto.
• Indicazione di errore di rapporto variabile: quando corrente/tensione operative > 5% del nominale e errore tra 30% e 180% viene mostrata indicazione di errore di rapporto variabile.
• Prova di isolamento/resistenza dielettrica: morsetti e prese sopportano 1,5 kV verso il telaio per 1 minuto.

Caratteristiche / specifiche tecniche

• Display: LCD matriciale 320 × 240 punti con ampia area di visualizzazione e retroilluminazione a lunga durata.
• Interfaccia utente: interfaccia operativa multilingue (l'originale include interfaccia in cinese); indicatori a caratteri grandi per differenze di rapporto e angolo.
• Conformità: conforme a JJG314-1993 e JJG314-1994; supporta il campionamento automatico.
• Funzioni avanzate: commutazione automatica di gamma, gestione delle misure S-level, soppressione armoniche > 40 dB.
• Consumo energetico: <15 VA (senza microstampante); <25 VA (con microstampante).
• Dimensioni (L × W × H): 260 × 350 × 150 mm.
• Peso: 6 kg.
