Generatore di corrente SL series

portatileper applicazioni industriali

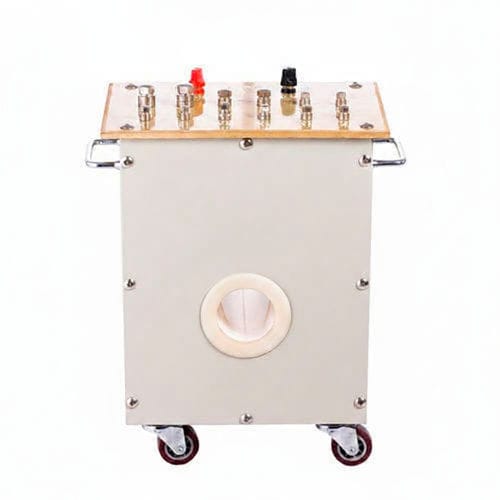

Il Generatore di corrente SL fornisce corrente primaria o alimenta apparecchiature monofase a 50 Hz per la verifica dei trasformatori di corrente. È composto da un avvolgimento di ingresso (220 V), un avvolgimento di uscita (≤100 A) e un avvolgimento passante del nucleo.

Costruzione e funzionamento

• Avvolgimento di ingresso: 220 V (monofase, 50 Hz).
• Avvolgimento di uscita: uscita nominale inferiore a 100 A; la targhetta indica la corrente nominale ammessa attraverso l'avvolgimento del nucleo.
• Avvolgimento passante (nucleo): consente più spire; la capacità di corrente nominale diminuisce proporzionalmente al numero di spire.
• Soprannome: Generatore di corrente.

Caratteristiche principali

• La corrente di uscita indicata sulla targhetta si riferisce alla corrente nominale consentita attraverso l'avvolgimento del nucleo.
• Quando più spire attraversano il nucleo, la corrente ammessa diminuisce inversamente proporzionale al numero di spire.
• Il rapporto tra la capacità di uscita indicata sulla targhetta e il prodotto della corrente di uscita e della tensione per spira determina il numero massimo di spire ammesse attraverso il nucleo alla corrente specificata.
• Dotato di ruote per facilitare la movimentazione e il trasporto.

Condizioni di esercizio / Limiti ambientali

• Temperatura di funzionamento: -5°C a +40°C.
• Umidità: < 80%.
• Progettato per funzionamento continuativo alla corrente nominale.
• Consente una sovraccarica di 1,5× per 30 minuti.

Dimensioni esterne e varianti

• SL-4: 420 × 240 × 4500 mm³.
• SL-7: 600 × 350 × 700 mm³.

Peso (esempio)

• SL-4: 14 kg.

Specifiche tecniche

• Avvolgimento di ingresso: 220 V (monofase, 50 Hz).
• Avvolgimento di uscita: uscita nominale inferiore a 100 A (valore sulla targhetta).
• Avvolgimento passante: possibilità di più spire; corrente ammessa inversamente proporzionale al numero di spire.
• Capacità di sovraccarico: 1,5× il nominale per 30 minuti.
• Campo operativo: -5°C a +40°C; umidità < 80%.
• Mobilità: su ruote per il trasporto.
• Modelli tipici: SL-4 (420×240×4500 mm³, 14 kg), SL-7 (600×350×700 mm³).

Documentazione e multimedia

• Immagini prodotto e video dimostrativi integrati (YouTube).
• Manuale utente (PDF) disponibile.
