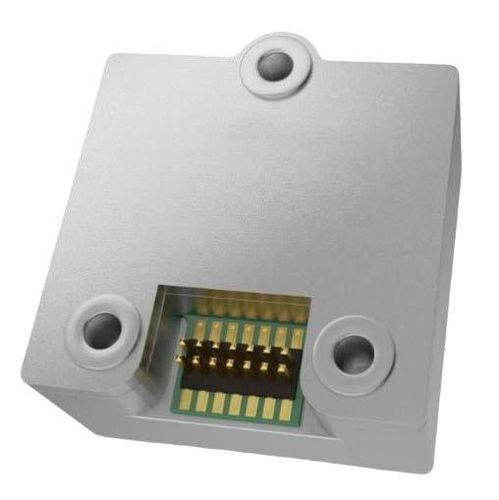

Centrale di misura inerziale BW-16575

L'unità di misura inerziale MEMS BW-16575 è una IMU compatta e leggera che integra un giroscopio a 3 assi, un accelerometro a 3 assi, un sensore magnetico e un sensore di temperatura per applicazioni di rilevamento del movimento e navigazione ad alta frequenza di aggiornamento. Progettata per sistemi con elevati tassi di aggiornamento, è compatibile con ADIS16575.

Caratteristiche principali

• Interfaccia seriale compatibile SPI
• Sensore di temperatura integrato
• Sensore magnetico integrato
• Dimensioni compatte e peso ridotto
• Compatibile con ADIS16575
• Giroscopio digitale a 3 assi
• Accelerometro digitale a 3 assi

Caratteristiche / specifiche tecniche

• Giroscopio: Campo ±500 °/s; Bias a temperatura completa ≤60 °/h (3σ); Stabilità del bias ≤2 °/h (media 10 s); Instabilità del bias (Allan, tip) ≤0,3 °/h; Ripetibilità del bias a zero ≤2 °/h; Random walk angolare ≤0,1 °/√h; Non linearità del fattore di scala ≤100 ppm; Accoppiamento incrociato ≤0,001 rad; Banda passante ≥200 Hz.
• Accelerometro: Campo ±30 g; Bias zero a temperatura completa ≤3 mg (3σ); Stabilità del bias ≤100 μg (media 10 s); Instabilità del bias (Allan, tip) ≤20 μg; Ripetibilità del bias a zero ≤100 μg; Random walk di velocità ≤0,03 m/s/√h; Non linearità del fattore di scala ≤100 ppm (±1 g); Accoppiamento incrociato ≤0,001 rad; Banda passante ≥200 Hz.
• Sensore magnetico: Campo ±8 Gs; Risoluzione ≤200 μGs; Densità di rumore ≤50 μGs; Banda passante ≥200 Hz.
• Caratteristiche fisiche: Tensione di alimentazione 3,3 V; Potenza in regime ≤1 W; Tempo di avvio ≤2 s; Interfacce di comunicazione: una SPI e una UART; Frequenza di aggiornamento (max) 2000 Hz.
