Display LED CROSS

di posizioneprogrammabile

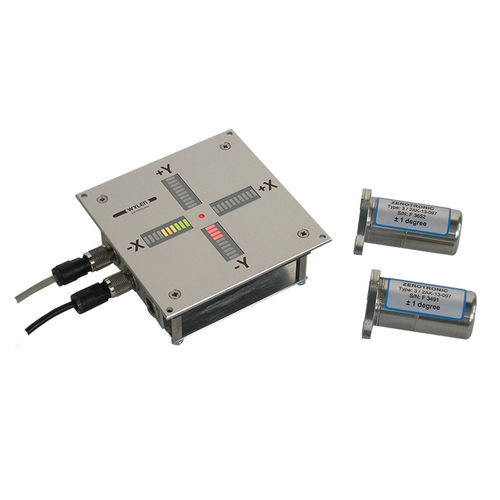

Il LED-Cross è un'unità di visualizzazione LED bidimensionale per i sensori WYLER ZEROTRONIC Insieme a due sensori ZEROTRONIC, il LED-Cross è perfettamente adatto a visualizzare otticamente la posizione di un oggetto nello spazio. Un sensore è montato in direzione X sull'oggetto, mentre l'altro in direzione Y. Questo facilita notevolmente la regolazione orizzontale precisa dell'oggetto. Le applicazioni tipiche sono: Supervisione di una gru per merci sensibili alle inclinazioni Ausilio ottico per l'allineamento di oggetti o per il livellamento idraulico di una piattaforma Monitoraggio di piattaforme di lavoro: prevenzione dell'inclinazione della piattaforma grazie a soglie di allarme programmabili Lo strumento presenta le seguenti caratteristiche: Ingressi per due sensori ZEROTRONIC; in genere si utilizzano sensori con un campo di misura di ±10° Risoluzione di 10 LED per direzione (20 LED per asse). La risoluzione logaritmica consente una lettura molto precisa intorno allo zero Possibilità di impostare punti di soglia Le uscite di allarme sono programmabili con funzioni logiche e sono fornite come uscite a collettore aperto Il software per programmare tutte le soglie e le uscite è fornito con l'unità La funzionalità dell'unità e dei cavi viene monitorata e può essere assegnata a una delle uscite di allarme. L'unità è progettata per il montaggio a pannello
