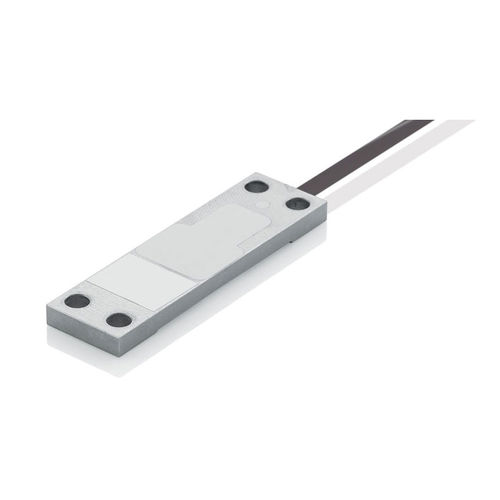

Sensore di deformazione per applicazioni dinamiche X-103-S30

per applicazioni statichea 4 vitipiatto

Sforzi il sensore per la misurazione delle deformazioni molto piccole alle strutture rigide Progettazione piana stessa con soltanto 6,5 millimetri di altezza 0… campi di misura di 250 µm/m Alte sensibilità e risoluzione stesse Sforzi il sensore con mV/V-output (ponte di misurazione del DMS) Per le applicazioni statiche e dinamiche Per forza, misure di deformazione e del peso Misurazione degli sforzi molto piccoli in strutture rigide Il sensore di superficie X-103 di sforzo controlla lo sforzo fra le sue due viti di montaggio ed amplifica questo meccanicamente. In questo modo lo sforzo è concentrato nell'area di misurazione e può quindi essere misurato facendo uso di un ponte resistente dell'estensimetro. Questi sensori di sforzo sono utilizzati se il mV/V-signal di un ponte di misurazione del DMS è usato se più di un sensore di sforzo è collegato parallelamente. Ciò è l'argomento per le misure del peso e per la misura della forza a parecchi tiranti di una stampa. Il sensore di sforzo genererà un segnale proporzionale del ponte del DMS (mV/V) secondo lo sforzo della struttura.
