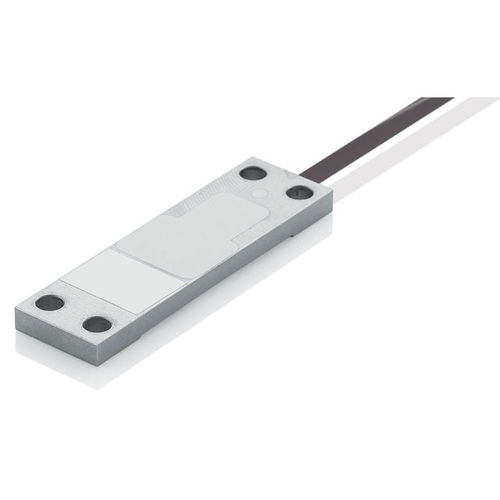

Sensore di deformazione per applicazioni dinamiche X-103-S05

per applicazioni statichea 4 vitipiatto

Sensore di deformazione con estensimetro a ponte intero Design molto piatto con solo 6,5 mm di altezza Sensore di deformazione con uscita mV/V (ponte di misura estensimetrico) Per applicazioni statiche e dinamiche Per misure di forza, peso e deformazione Misurazione di deformazioni molto piccole in strutture rigide Il sensore di deformazione superficiale X-103 controlla la deformazione tra le due viti di montaggio e la amplifica meccanicamente. In questo modo la deformazione si concentra nell'area di misura e può quindi essere misurata usando un ponte estensimetrico resistivo. Questi sensori di deformazione vengono usati se si usa il segnale mV/V di un ponte di misura estensimetrico o se si devono collegare in parallelo più sensori di deformazione. Questo è il caso della misurazione del peso e della misurazione della forza su più tiranti di una pressa. Il sensore di deformazione genera un segnale proporzionale del ponte estensimetrico (mV/V) a seconda della sollecitazione della struttura. Un involucro in acciaio estremamente solido, combinato con il grado di protezione IP65, garantisce un funzionamento senza problemi, anche in condizioni ambientali difficili e difficili. Applicazioni Questo sensore di deformazione è adatto per applicazioni statiche e dinamiche: Misurazione della forza in macchinari (es. presse, pinze di saldatura, macchine di montaggio) Misurazione della forza in presse e macchine per stampaggio ad iniezione Determinazione del peso misurando la deformazione della struttura portante. Si tratta di un modo economico per adeguare la struttura esistente, ad esempio un silo, con una misurazione del peso. Monitoraggio della deformazione meccanica dei componenti Monitoraggio dei carichi nelle costruzioni e negli edifici per evitare sovraccarichi critici
