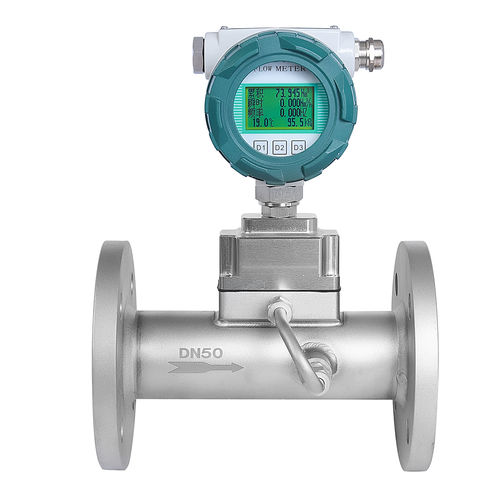

Misuratore di portata swirl

volumetricomassicoper acque reflue

Il misuratore di portata a vortice intelligente YUNYI è un nuovo tipo di strumento per la misura del flusso di gas basato sul principio del vortice shedding. Il suo cuore consiste nell'utilizzare la stabilità del numero di Strouhal all'interno di specifici canali di flusso. Quando il fluido passa attraverso una serie di palette di guida elicoidali, viene forzato a ruotare, formando un nucleo di vortici. Questo nucleo di vortici si muove all'interno di un tubo di Venturi e la sua frequenza di precessione è direttamente proporzionale alla velocità del fluido (cioè alla portata volumetrica). Questa frequenza viene rilevata da sensori piezoelettrici. Dopo la compensazione della temperatura e della pressione tramite un microprocessore e sensori interni, il misuratore fornisce direttamente la portata massica o il flusso di energia in condizioni standard (Nm³). Integrando le funzioni di sensore, trasmettitore e compensazione di temperatura/pressione, rappresenta una soluzione intelligente e preferibile per la misurazione di portate medio-piccole in applicazioni di gas urbano e industriale. Vantaggi del prodotto Il valore fondamentale del misuratore di portata a vortice intelligente risiede nel suo design intelligente altamente integrato e nelle sue prestazioni eccezionali in campi di portata medio-piccoli. 1. Compensazione intelligente di temperatura e pressione integrata: Integra sensori di temperatura e pressione ad alta precisione per fornire direttamente la portata volumetrica standard (Nm³/h). Elimina la necessità di trasmettitori esterni e calcoli complessi, semplificando la struttura del sistema, riducendo i costi e aumentando l'affidabilità. 2. Ampio rapporto di turndown con eccezionale capacità di bassa portata: Raggiunge un rapporto di turndown fino a 1:15 o addirittura 1:20 con una portata di avvio estremamente bassa. Misura con precisione le variazioni di flusso da volumi minimi a massimi,
