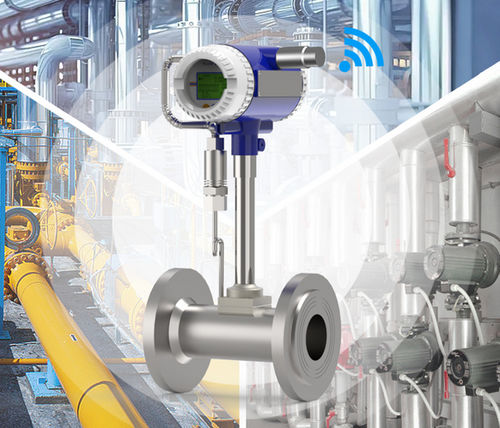

Misuratore di portata a vortice YFVW300A

volumetricoper gasper vapore

Panoramica
Il misuratore di portata a vortice senza fili YFVW300A sfrutta il principio della strada di vortici di Kármán abbinato a comunicazioni industriali wireless (LoRaWAN / NB‑IoT) per misurazioni senza contatto di vapore, gas e liquidi a bassa viscosità. Il design senza parti in movimento e il supporto per alimentazione a batteria consentono l'installazione in ambienti ad alta temperatura e zone a rischio, offrendo una soluzione IIoT wireless per la gestione energetica e di processo.

Caratteristiche principali / Vantaggi

• Installazione senza cablaggio: elimina i costi elevati di cavi e canalizzazioni.
• Ampio rapporto di portata: rapporto 10:1; misura del vapore 0,5–25 m/s per coprire dall'avviamento al carico pieno.
• Elevata adattabilità ambientale: progettato per temperature di esercizio/installazione da -40°C a 350°C; protezione IP67; resistente alle vibrazioni per esterni e gallerie.
• Auto-diagnosi intelligente: monitoraggio dello stato del sensore in tempo reale con compensazione automatica di temperatura e pressione; migliora l'affidabilità dei dati (~30% riportato).
• Alimentazione a batteria e connettività wireless (LoRaWAN / NB‑IoT) per superare i vincoli di cablaggio in zone ad alta temperatura o anti‑esplosione.
• Integrazione cloud: trasmissione diretta verso piattaforme di gestione energetica, report di consumo e avvisi di soglia.

Aree di applicazione principali

• Misurazione energetica del vapore: monitoraggio della fornitura di vapore delle caldaie, scambiatori di calore e linee di vapore di processo.
• Monitoraggio dei gas industriali: tracciamento dei flussi di aria compressa, azoto, ossigeno e altri gas di impianto.
• Controllo dei processi chimici: misurazione sicura di gas infiammabili (metano, propano) con considerazioni per installazioni antideflagranti.
• Sistemi HVAC: controllo dei flussi di refrigerante e vapore per condizionamento centralizzato e audit energetici.
• Reti di tubazioni distribuite: monitoraggio wireless di condotte vapore/gas dove non è disponibile alimentazione esterna.

Problema risolto
Elimina l'invecchiamento rapido dei cavi nelle tubazioni a vapore ad alta temperatura, riduce i costi di cablaggio nelle zone antideflagranti e risolve le difficoltà di alimentazione nei punti di misura remoti consentendo il monitoraggio wireless a batteria.

Specifiche tecniche

• Principio di misura: Vortex (strada di vortici di Kármán)
• Modello: YFVW300A
• Comunicazione wireless: LoRaWAN e NB‑IoT
• Alimentazione: Batteria (supportata)
• Mezzi: Vapore, gas, liquidi a bassa viscosità
• Rapporto di portata: 10:1
• Campo di misura vapore: 0,5 – 25 m/s
• Temperatura operativa/ambiente: -40°C a 350°C
• Protezione ingressi: IP67
• Progettazione: Nessuna parte mobile; senza tubazione per misura di pressione
• Diagnostica: Auto-diagnosi intelligente; compensazione automatica temperatura/pressione
• Gestione dati: Trasmissione diretta alle piattaforme di gestione energetica; report e supporto avvisi
• Robustezza ambientale: Resistente alle vibrazioni; adatto per esterni e gallerie
• Vantaggio di installazione: Riduce esigenze di cablaggio/canalizzazioni e diminuisce complessità e costi in aree pericolose/alta temperatura
