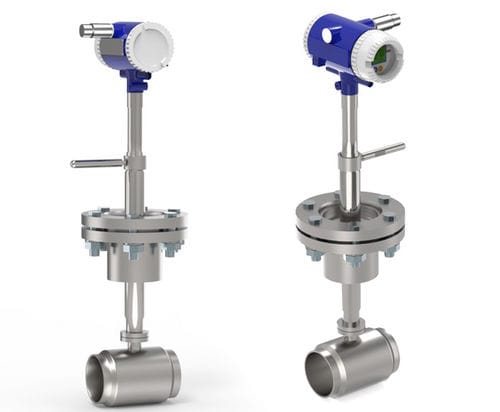

Misuratore di portata a vortice YFVW300C

volumetricoper gasper vapore

Panoramica
Il misuratore di portata a vortice YFVW300C impiega il principio della strada di vortici di Kármán insieme a comunicazioni industriali wireless (NB‑IoT e LoRaWAN) per la misura senza contatto di vapore, gas e liquidi a bassa viscosità. Privo di parti mobili e senza tubazioni di misura di pressione, il dispositivo è alimentabile a batteria per superare vincoli di cablaggio in ambienti ad alta temperatura e zone pericolose, consentendo la trasmissione IIoT per monitoraggio energetico e di processo.

Vantaggi del prodotto

• Installazione senza cablaggio: riduzione significativa dei costi di cavi/condotti (fino a ~90% di riduzione della lunghezza dei cavi) e semplificazione dell'installazione in aree pericolose.
• Ampio rapporto di misura: rapporto 10:1; misurazione della velocità del vapore da ≈0,5 a 25 m/s, coprendo avviamento fino a pieno carico.
• Adattabilità ambientale: progetto per alte temperature (intervallo operativo -40 °C a 350 °C), protezione IP67 e resistenza a vibrazioni e interferenze.
• Diagnostica intelligente: monitoraggio in tempo reale dello stato del sensore con compensazione automatica temperatura/pressione per aumentare l'affidabilità delle misure.
• Connettività cloud per gestione energetica: trasmissione nativa NB‑IoT / LoRaWAN verso piattaforme cloud per report energetici e generazione di allarmi al superamento delle soglie.

Aree applicative principali

• Misurazione energetica del vapore: monitoraggio del consumo di vapore per caldaie, scambiatori di calore e processi.
• Monitoraggio gas industriali: tracciamento dei flussi di aria compressa, azoto, ossigeno e altri gas di stabilimento.
• Controllo dei processi chimici: misura sicura di gas infiammabili (metano, propano) con opzioni per installazioni antideflagranti.
• Sistemi HVAC e refrigerazione: monitoraggio dei flussi di refrigerante e audit energetici.
• Reti di tubazioni distribuite: monitoraggio wireless di condotte vapore/gas dove l'alimentazione esterna non è disponibile.

Problemi risolti
Risolve l'invecchiamento rapido dei cavi sulle tubazioni vapore ad alta temperatura, i costi elevati e la complessità del cablaggio in zone antideflagranti e le difficoltà di alimentazione in siti remoti o difficili da raggiungere.

Specifiche tecniche

• Principio di misura: strada di vortici di Kármán (distacco di vortici dietro corpo/placa).
• Modello: YFVW300C (variante wireless NB‑IoT / LoRaWAN).
• Comunicazione: NB‑IoT e LoRaWAN.
• Fluidi misurati: vapore, gas, liquidi a bassa viscosità.
• Alimentazione: batteria (nessun cablaggio esterno richiesto).
• Senza parti mobili; non richiede tubazioni di misura della pressione.
• Rapporto di estensione: 10:1.
• Intervallo di misura velocità vapore: ≈ 0,5–25 m/s.
• Temperatura di esercizio: -40 °C a 350 °C.
• Protezione: IP67.
• Funzionalità: resistenza alle vibrazioni; autodiagnosi intelligente; compensazione automatica temperatura/pressione; trasmissione cloud e report di gestione energetica.
• Opzioni: varianti conformi per installazioni antideflagranti con gas infiammabili.
