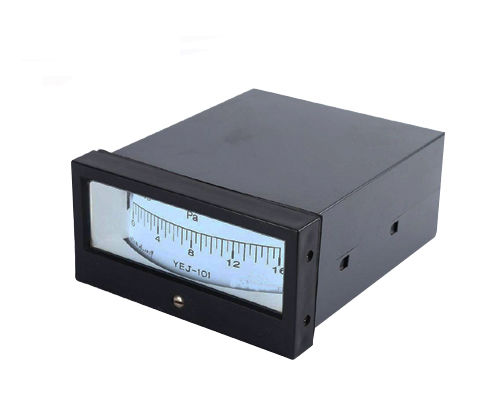

Manometro differenziale YEJ

con quadranteper montaggio su pannelloa capsula

Panoramica
La serie YEJ di manometri a capsula rettangolare è progettata per la misura accurata di micro‑pressioni e pressioni negative in gas neutri non esplosivi che non corrodono le leghe di rame. L’elemento sensibile a capsula (due membrane metalliche corrugate saldate) offre elevata sensibilità alle variazioni di pressione fino ai livelli di kilopascal o pascal. Il telaio rettangolare è adatto all’alloggiamento nei quadri di controllo industriali e riduce la deriva dello zero in presenza di vibrazioni.

Due modelli per esigenze diverse

• YEJ‑101: indicatore ad alta precisione per il monitoraggio locale delle micro‑pressioni. Ideale per l’alimentazione d’aria delle caldaie e la misura della pressione nei condotti fumari quando non è richiesta uscita elettrica.
• YEJ‑121: versione con contatto elettrico che aggiunge uscite di controllo binarie. I limiti superiore e inferiore preimpostati consentono di pilotare direttamente relè, allarmi o ingressi PLC per controllo automatico o segnalazioni basate su soglie.

Caratteristiche principali

• Elevata sensibilità a basse pressioni — l’elemento a capsula si dilata proporzionalmente alla pressione, azionando un meccanismo di trasmissione che muove l’ago in modo fluido per letture precise e ripetibili a valori molto bassi.
• Design con cassa rettangolare — più facile da montare in spazi stretti o ritagli di pannello rispetto ai manometri circolari; la forma rettangolare offre spazio interno per i meccanismi di contatto elettrico se presenti.
• Basso assorbimento/espulsione d’aria — il manometro consuma pochissima aria durante la misura, senza alterare la pressione del sistema misurato.
• Uscita a contatto (YEJ‑121) — limiti di pressione preimpostati attivano relè o ingressi PLC, permettendo interblocchi di sicurezza automatici o funzioni di allarme senza controllore esterno.
• Affidabilità meccanica semplice — il YEJ‑101 non richiede alimentazione esterna per l’indicazione; fornisce dati di pressione affidabili anche in caso di variazioni di alimentazione.

Specifiche di base (a colpo d’occhio)

• Serie: YEJ series
• Modelli: YEJ‑101 (indicatore), YEJ‑121 (contatto elettrico)
• Classe di precisione: 2.5
• Peso: YEJ‑101: 2 kg; YEJ‑121: 2,5 kg
• Attacco pressione: φ8 (compatibile con tubo diametro interno φ6)
• Temperatura ambiente: –20°C a +60°C
• Umidità relativa: ≤85% UR
• Campi di misura: gamme positive, vuoto e combinate dal livello Pa fino a decine di kPa (0 ~ 250 Pa … 0 ~ 60.000 Pa; –250 ~ 0 Pa … –60.000 ~ 0 Pa; –120 ~ +120 Pa … –30.000 ~ +30.000 Pa)

Dati elettrici (solo YEJ‑121)

• Errore di impostazione: < 2,5% del fondo scala
• Capacità contatti: 3A 220V AC (carico non induttivo)
• Alimentazione: AC 220V
• Consumo: < 5W

Campi di misura

• Pressione positiva: 0 ~ 250 Pa fino a 0 ~ 60.000 Pa
• Vuoto: –250 ~ 0 Pa fino a –60.000 ~ 0 Pa
• Combinato (pressione/vuoto): –120 ~ +120 Pa fino a –30.000 ~ +30.000 Pa

Applicazioni

• Sistemi di ventilazione caldaie e monitoraggio aria combustione
• Misura pressione condotti fumari
• Sistemi di raccolta polveri
• Monitoraggio differenziali di pressione in camere bianche
• Controllo pressione aria HVAC
• Banchi prova ambientali e laboratori
• Indicazione pressione per gas neutri non corrosivi

Installazione e scelta del modello
Sia YEJ‑101 che YEJ‑121 sono progettati per collegamento diretto alla tubazione tramite la presa di pressione φ8 fornita (compatibile con tubi diametro interno φ6). Scegliere YEJ‑101 per sola indicazione locale senza uscita elettrica. Scegliere YEJ‑121 per controllo automatico o allarme basato su limiti di pressione preimpostati; i contatti interni commuteranno alle soglie desiderate per azionare relè, avvisatori o alimentare ingressi PLC.

Serie YEJ
La serie YEJ è progettata per la misura in bassa pressione e per una installazione diretta.

Specifiche tecniche

• Serie: YEJ series
• Modelli: YEJ‑101 (indicatore), YEJ‑121 (contatto elettrico)
• Classe di precisione: 2.5
• Peso: YEJ‑101: 2 kg; YEJ‑121: 2,5 kg
• Attacco pressione: φ8 (compatibile con tubo diametro interno φ6)
• Temperatura ambiente: –20°C a +60°C
• Umidità relativa: ≤85% UR
• Campi di misura: gamme positive, vuoto e combinate dal livello Pa fino a decine di kPa (0 ~ 250 Pa … 0 ~ 60.000 Pa; –250 ~ 0 Pa … –60.000 ~ 0 Pa; –120 ~ +120 Pa … –30.000 ~ +30.000 Pa)
• YEJ‑121 elettrico: errore di impostazione < 2,5% FS; capacità contatti 3A @ 220V AC (non induttivo); alimentazione AC 220V; consumo < 5W
• Elemento sensibile: capsula rettangolare (due membrane metalliche corrugate saldate)
• Involucro: cassa rettangolare per montaggio su pannello e miglior resistenza alle vibrazioni
