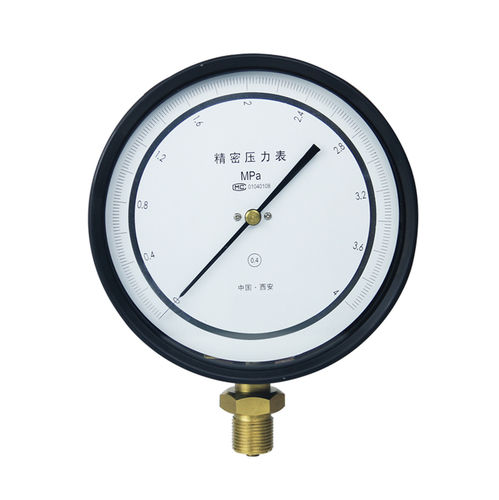

Manometro analogico YB

per montaggio su pannelloa tubo Bourdondi processo

Panoramica
La serie YB di manometri di precisione YUNYI è uno strumento di riferimento meccanico per taratura e misure di pressione online ad alta precisione. Prodotta secondo GB-1227 e la normativa di verifica JJG-49, la gamma utilizza tubo di Bourdon, indicazione analogica chiara e diversi diametri del quadrante per laboratori, officine e applicazioni di processo industriale.

Classi di precisione

• 0,4% FS
• 0,25% FS
• 0,16% FS
• 0,1% FS

Serie e opzioni
La serie YB è disponibile con quadranti da 150 mm e 160 mm e diverse opzioni di configurazione per montaggio a pannello, su banco o utilizzo in campo.

Serie YB-150 (quadrante 150 mm)

• YB-150 – Modello standard
• YB-150A – Con regolazione dello zero
• YB-150B – Con scala a specchio antiriflesso
• YB-150C – Con regolazione dello zero e scala a specchio

Serie YB-160 (quadrante 160 mm)

• YB-160 – Modello standard
• YB-160A – Con regolazione dello zero
• YB-160B – Con scala a specchio antiriflesso
• YB-160C – Con regolazione dello zero e scala a specchio

Modelli speciali

• YBT-254 – Manometro di precisione da banco, quadrante 250 mm
• BXY-250 – Sfigmomanometro di precisione 0–40 kPa, quadrante 250 mm
• YB-150D – Classe 0,16% con quadrante 150 mm

Caratteristiche principali

• Elevata precisione disponibile nelle classi 0,4%–0,1% FS
• Gamma di misura da vuoto (-0,1 MPa) fino a 250 MPa
• Tubo di Bourdon per indicazione meccanica stabile e ripetibile
• Materiali del tubo a molla: bronzo stagno-fosforo (range bassi) e acciaio cromo-vanadio (range alti)
• Funzionamento meccanico — nessuna alimentazione esterna necessaria
• Opzioni di regolazione dello zero e scala a specchio antiriflesso per taratura e lettura in campo
• Disponibile in configurazioni da pannello, da banco e per uso sul campo

Range di misura

• Vuoto: -0,1 ~ 0 MPa
• Pressione positiva (bronzo stagno-fosforo): 0 ~ 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 MPa
• Pressione positiva (acciaio cromo-vanadio): 0 ~ 6 (tipo B); 10; 16; 25; 40; 60 MPa
• Range composti: -0,1 ~ 0 ~ 250 MPa

Applicazioni tipiche

• Taratura di manometri industriali in officine e laboratori
• Misura in linea di processi che richiedono alta precisione
• Verifica metrologica e trasferimento dei valori di pressione
• Impianti petrolchimici, chimici e petroliferi
• Ricerca scientifica e test sperimentali
• Controllo qualità e reparti ispezione

Perché scegliere la serie YB

• Conformità a norme nazionali (GB-1227) e normativa di verifica JJG-49
• Ampia scelta di classi di precisione e dimensioni del quadrante per esigenze di taratura
• Progetto meccanico collaudato per stabilità a lungo termine e manutenzione ridotta
• Opzioni per taratura in campo (regolazione dello zero) e migliore leggibilità (scala a specchio)

Specifiche tecniche

• Elemento sensibile: tubo di Bourdon (tubo-molla)
• Classi di precisione: 0,4%; 0,25%; 0,16%; 0,1% FS
• Diametri dei quadranti: 150 mm, 160 mm (speciale: 250 mm per modello da banco)
• Range di misura: vuoto fino a 250 MPa (vedere lista dei range)
• Materiali del tubo-molla: bronzo stagno-fosforo (range bassi), acciaio cromo-vanadio (range alti)
• Opzioni: regolazione dello zero, scala a specchio antiriflesso
• Alimentazione: meccanica (nessuna alimentazione esterna)
• Norme: prodotto secondo GB-1227 e verificato sotto JJG-49
• Montaggio tipico: varianti pannello/banco/campo (YB-150, YB-160, YBT-254, BXY-250, ecc.)
