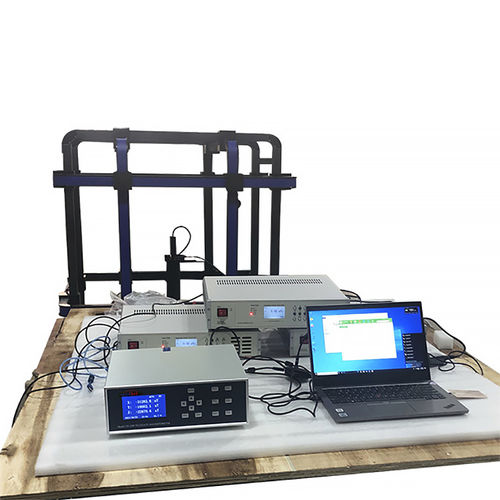

Camera zero gauss per test in laboratorio a basso campo DXGE-30S

Panoramica
Il sistema di compensazione del campo geomagnetico DXGE-30S compensa in tempo reale le fluttuazioni del campo geomagnetico per ottenere ambienti magnetici controllati nell'ordine dei nT. Può generare un ambiente magnetico zero di 10 nT in condizioni geomagnetiche e campi di gradiente di 1 nT o 0,1 nT all'interno di una camera o di un cilindro di schermatura. Il sistema consente inoltre di creare profili di campo definiti dall'utente per esperimenti scientifici e simulazioni di variazioni geomagnetiche. Raccomandato per aerospaziale, difesa, laboratori di ricerca e università che richiedono controllo di campo ad alta precisione.

Composizione del sistema

• Dispositivo generatore di flusso magnetico: set di bobine Helmholtz tridimensionali con tre alimentatori corrispondenti (uno per asse) per generare il campo magnetico uniforme richiesto.
• Bobine tridimensionali: bobina dedicata per ciascun asse; una sonda fluxgate importata ad alta precisione è posizionata al centro per il feedback in anello chiuso e la regolazione del campo.
• Feedback e controllo: i segnali della sonda fluxgate sono elaborati dal computer host, che regola le correnti degli alimentatori ad alta precisione per ottenere la compensazione geomagnetica e generare i profili di campo richiesti.
• Strumento di misura del campo magnetico: misuratore fluxgate DX-330F con sonda per misurazioni in tempo reale nella regione centrale uniforme e feedback al controllore.

Indicatori di prestazione del sistema

• Materiale della struttura della bobina: GFRP (polimero rinforzato con fibre di vetro) o alluminio aeronautico.
• Opzioni di uniformità del campo centrale: migliore di 1%, 0,5%, 0,1% o 0,05% (configurabile).
• Dimensione della zona uniforme: selezionabile da 50 mm fino a 3000 mm (personalizzabile).
• Intensità del campo magnetico centrale: 1–10 Gs (0–1 000 000 nT).
• Risoluzione della sonda fluxgate: selezionabile 0,1 nT o 1 nT.
• Stabilità di bias fluxgate: 5 nT (24 h, variazione di temperatura ambiente < 3°C).
• Risoluzione della corrente di alimentazione: tip. 10 μA o 100 μA.
• Precisione della variazione di corrente: 1/100000 o 1/50000.
• Passo di regolazione in ambiente geomagnetico: ~10 nT–20 nT.
• Diametro medio della bobina: secondo requisiti cliente.

Bobina Helmholtz tridimensionale (tabella specifiche)
Diametro (m): 1 | 2 | 3 | 4 | 5
Intervallo di omogeneità (cm): 25 | 50 | 75 | 100 | 125
Uniformità: 0,01 | 0,01 | 0,01 | 0,01 | 0,01
Campo magnetico (Gs): 1 | 5 | 10 | 15 | 20

Esempi (1 m) — Bobina Helmholtz tridimensionale (parametri di esempio)
Parametro | Assemblaggio bobina X | Assemblaggio bobina Y | Assemblaggio bobina Z
Intensità campo: 110 μT ± 10 μT | 110 μT ± 10 μT | 110 μT ± 10 μT
Coefficiente B/I: 110 μT ± 10 μT/A | 110 μT ± 10 μT/A | 110 μT ± 10 μT/A
Risoluzione campo magnetico: 1,1 ± 0,1 nT | 1,1 ± 0,1 nT | 1,1 ± 0,1 nT
Corrente di servizio continua: 1 A | 1 A | 1 A
Corrente massima istantanea: 2,1 A | 2,1 A | 2,1 A
Lunghezza lato equivalente: 1126 mm | 1062 mm | 998 mm
Distanza equivalente: 613 mm | 578 mm | 543 mm
Resistenza in corrente continua @20°C: 18,1 Ω ± 1,3 Ω | 16,1 Ω ± 1,1 Ω | 14,2 Ω ± 1,0 Ω
Induttanza elettrica: ~64 mH | ~53 mH | ~43 mH
Peso: 102 kg | 102 kg | 102 kg

Dati di simulazione
Sono fornite immagini di simulazione e risultati numerici che illustrano il comportamento delle bobine e l'uniformità del campo nella pagina prodotto per supportare la validazione del progetto e la pianificazione sperimentale.

Specifiche tecniche

• Modello: DXGE-30S sistema di schermatura analogica dinamica geomagnetica.
• Funzione principale: compensazione in tempo reale delle fluttuazioni del campo geomagnetico per produrre ambienti magnetici controllati in nT, incluso ambiente zero 10 nT e gradienti 1 nT/0,1 nT.
• Applicazioni: aerospaziale, difesa, istituti di ricerca, università, caratterizzazione dei materiali e studi di schermatura magnetica.
• Materiali delle bobine: GFRP o alluminio aeronautico.
• Opzioni di uniformità: migliore di 1%, 0,5%, 0,1% o 0,05% al centro (configurabile).
• Dimensioni zona uniforme: 50 mm a 3000 mm (personalizzabile).
• Intervallo campo centrale: 1–10 Gs (0–1 000 000 nT).
• Risoluzione fluxgate: 0,1 nT o 1 nT selezionabile.
• Stabilità bias fluxgate: 5 nT su 24 h (ΔT < 3°C).
• Precisione alimentazione: tip. 10 μA o 100 μA.
• Precisione di variazione: 1/100000 o 1/50000.
• Passo di regolazione: ~10 nT–20 nT in ambiente geomagnetico.
• Diametri disponibili: 1 m, 2 m, 3 m, 4 m, 5 m (altre dimensioni su richiesta).
• Parametri di esempio per la bobina da 1 m: campo ~110 μT ± 10 μT; B/I ~110 μT/A ± 10 μT/A; risoluzione ~1,1 ± 0,1 nT; corrente continua 1 A; picco 2,1 A; resistenza DC ~18,1 Ω ± 1,3 Ω; induttanza ~64 mH; peso ~102 kg per asse.
• Strumento di misura: misuratore DX-330F e sonda fluxgate per la misurazione in tempo reale del campo centrale e il feedback in anello chiuso.
• Controllo & feedback: il computer host elabora i segnali della sonda e controlla gli alimentatori di alta precisione per ottenere la schermatura e i profili di campo richiesti.
