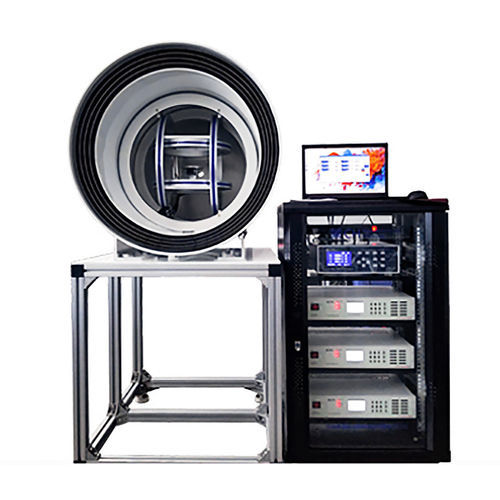

Camera zero gauss per test in laboratorio a basso campo DXGE-30T

Panoramica

Il sistema di schermatura a campo magnetico zero DXGE-30T fornisce un ambiente controllato vicino allo zero magnetico con funzioni integrate di generazione e misura del campo magnetico, adatto alla ricerca scientifica, ai test industriali e alle applicazioni mediche. Consente di testare campioni all'interno di una cavità quasi nulla o di aggiungere bobine per generare campi magnetici definiti per esperimenti e verifiche di produzione.

Caratteristiche principali

• Progettato per superare i limiti delle tradizionali bobine di compensazione geomagnetica Helmholtz tridimensionali, che non possono eliminare completamente le fluttuazioni geomagnetiche in tempo reale.
• Se configurato con un magnetometro fluxgate ad alta precisione, un alimentatore lineare ad alta precisione e una bobina Helmholtz tridimensionale a diametro uguale, il sistema offre ampia capacità di schermatura e generazione di campo (esempio sistema 0–100000 nT; specifica bobina -1000000 nT a 1000000 nT).
• Generazione e controllo indipendenti delle componenti X, Y e Z con precisione di 1 nT e risoluzione di regolazione di 1 nT.
• Applicabile a ricerca di laboratorio, test di produzione industriale, esperimenti in ambito difesa e collaudi di dispositivi medici.

Composizione del sistema

• 1. Tubo di schermatura
  • Genera una cavità quasi a zero magnetico e riduce le perturbazioni magnetiche esterne.
  • Schermatura a 4 strati: campo residuo ≤ 10 nT; fluttuazione magnetica ≤ 1 nT.
  • Schermatura a 5 strati: campo residuo ≤ 1 nT; fluttuazione magnetica ≤ 10 pT.
  • Schermatura a 6 strati: campo residuo ≤ 1 nT; fluttuazione magnetica ≤ 1 pT.
• 2. Bobina circolare tridimensionale a diametro uguale
  • Intervallo di campo magnetico della bobina (specifica): -1000000 nT a 1000000 nT.
  • Volume di campo uniforme: 100 × 100 × 100 mm³.
  • Uniformità del campo magnetico: migliore di < 1 %.
  • Costruzione: filo smaltato in rame senza ossigeno; telaio della bobina stampato con precisione in GFRP; connettori su circuiti stampati FR4 in resina epossidica importati.
• 3. Software di controllo PC
  • Controlla il gruppo di bobine di compensazione geomagnetica per eliminare l'influenza geomagnetica.
  • Controlla il gruppo di bobine generatrici per produrre i campi specificati nell'area uniforme.
  • Opzione di ingresso esterno per consentire l'impostazione del campo tramite segnali esterni.
  • Modalità campo fisso per evitare che il campione di prova interferisca con il campo generato.
  • Registrazione in tempo reale delle variazioni del campo magnetico con esportazione dei dati in tabelle.
• 4. Sorgente di corrente programmabile (alimentazione)
  • Sorgente di corrente continua di precisione a risposta rapida, elevata precisione e stabilità a lungo termine; adatta a carichi resistivi, induttivi e capacitivi.
• 5. Magnetometro fluxgate
  • I magnetometri fluxgate della serie Dexinmag misurano campi magnetici vettoriali deboli e a bassa frequenza con elevata stabilità, linearità e precisione; uscita totalmente digitalizzata.

Specifiche tecniche

• Modello tipico di riferimento: DXGE-30T.
• Precisione di generazione del campo magnetico (X, Y, Z): 1 nT; passo di regolazione: 1 nT.
• Opzioni di schermatura e prestazioni: 4 strati (residuo ≤ 10 nT, fluttuazione ≤ 1 nT), 5 strati (residuo ≤ 1 nT, fluttuazione ≤ 10 pT), 6 strati (residuo ≤ 1 nT, fluttuazione ≤ 1 pT).
• Intervallo di campo della bobina (due intervalli riportati): esempio a livello di sistema 0–100000 nT; specifica della bobina -1000000 nT a 1000000 nT.
• Volume di campo uniforme della bobina Helmholtz a diametro uguale: 100 × 100 × 100 mm³; uniformità < 1 %.
• Materiali e costruzione della bobina: filo smaltato in rame senza ossigeno; telaio GFRP stampato con precisione; connettori FR4 epossidici.
• Controllo e dati: software PC con opzione di ingresso esterno, modalità campo fisso, registrazione in tempo reale ed esportazione.
• Equipaggiamento ausiliario: magnetometro fluxgate ad alta precisione e alimentatore lineare/programmble inclusi nel sistema completo.
