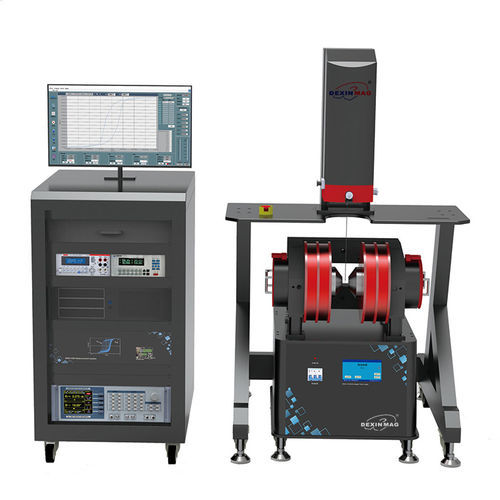

Magnetometro a campione vibrante (VSM) DXV-8000 VSM

ciclo di isteresi

Panoramica

Il DXV-8000 VSM (magnetometro a campione vibrante) è uno strumento di laboratorio progettato per misurare le proprietà magnetiche di un'ampia gamma di forme di campione (film sottili, liquidi, polveri, campioni in massa). È ottimizzato per film multistrato e materiali con basso momento magnetico e supporta moduli configurabili di campo magnetico e temperatura.

Campioni misurabili e uscite di misura

• Campioni misurabili: materiali magnetici naturali, leghe particellari, semiconduttori magnetici, film magnetici, materiali con effetto termomagnetico, ecc.
• Risultati di misura: curve di magnetizzazione, curve di isteresi (M-H), momento magnetico in funzione di tempo/temperatura/angolo, temperatura di Curie, temperatura di transizione superconduttiva (con opzione bassa temperatura), misure FORC (first-order reversal curve).

Funzioni principali

• Test di ciclo di isteresi (M-H): determinazione della forza coercitiva, magnetizzazione remanente e momento magnetico di saturazione.
• Misura del momento magnetico dipendente dalla temperatura (M-T) inclusa la transizione superconduttiva (opzione bassa temperatura) e la temperatura di Curie (opzione alta temperatura).
• Supporto per misure FORC.
• Rotazione del campione: rotazione motorizzata continua a 360° per misure dipendenti dall'angolo.
• Sensore di spostamento laser ad alta precisione: risoluzione minima 1 µm, in grado di rilevare variazioni di ampiezza di 1 µm.
• Elevata stabilità di ampiezza e centraggio automatico ad alta precisione del campione con buona ripetibilità.
• Acquisizione dati veloce: momento magnetico, campo magnetico e temperatura possono essere raccolti continuamente a intervalli di 10 ms.
• Supporto per test del momento magnetico vettoriale (opzionale) per misurare componenti vettoriali e materiali anisotropi.
• Opzioni modulari: varie opzioni di campo magnetico e temperatura variabile (elettromagneti, criostati, forni ad alta temperatura, termostati integrati, bobina vettoriale) per estendere l'intervallo di misura.
• Software: implementazione in LabVIEW che facilita l'uso e la creazione di script personalizzati.

Opzioni sistema e accessori aggiuntivi

• Opzione bobina vettoriale: misura vettoriale X e Y simultanea per materiali magnetici anisotropi; compatibile con misure a bassa e alta temperatura.
• Aste campione standard: supporto per più aste appositamente progettate per film sottili, liquidi, polveri e campioni in massa.
• Altri accessori (esempi): controller di temperatura (termostato), pompa meccanica (pre‑vuoto), pompa molecolare (alto vuoto), serbatoio per azoto liquido con tubo di alimentazione, tubo di alimentazione per raffreddamento, refrigeratore ad acqua (per raffreddamento del magnete e delle apparecchiature), asta campione per alta temperatura, contenitori usa e getta per il montaggio dei campioni.

Specifiche tecniche

• Momento magnetico — Intervallo di misura: 34×10^-9 emu ~ 10^3 emu
• Momento magnetico — Stabilità: ±0,05% / giorno
• Momento magnetico — Ripetibilità: ±0,5%
• Momento magnetico — Accuratezza: ±1%
• Momento magnetico — Sensibilità: 1×10^-7 emu
• Momento magnetico — Rumore (10 s/pt RMS): 30 nemu
• Momento magnetico — Rumore (10 s/pt P-P): 80 nemu
• Massa del campione: 0 g – 10 g
• Ampiezza di vibrazione: 5 mm – 10 mm
• Frequenza di vibrazione: 55 – 85 Hz
• Pavimento di rumore misurato (tipico): a livello 10^-8 emu (es.: 3×10^-8 emu a 10 s/punto; 23,9 nemu RMS misurati con intervallo di raccolta 10 s)
• Opzioni elettromagnete: elettromagneti push-pull Dexinmag con 6 spaziature polo fisse (7,5 mm, 12 mm, 20 mm, 25 mm, 28 mm, 50 mm) — modelli DXWDS-130 e DXWDS-225.
• Prestazioni del magnete (temperatura ambiente): DXWDS-130 → 2.8 T; DXWDS-225 → 3.2 T
• Prestazioni del magnete (opzione bassa temperatura): DXWDS-130 → 2.1 T; DXWDS-225 → 2.4 T
• Prestazioni del magnete (opzione alta temperatura): DXWDS-130 → 1.7 T; DXWDS-225 → 2.4 T
• Prestazioni del magnete (misure alta & bassa temperatura): DXWDS-130 → 2.1 T; DXWDS-225 → 2.6 T
• Precisione del magnete: 1%
• Risoluzione del magnete: 1 mOe
• Stabilità del magnete: 100 mOe
• Velocità di variazione del campo magnetico: fino a 10.000 Oe/s
• Criostato VSM (opzioni): temp. minima elio liquido 4,2 K; temp. minima azoto liquido 77,6 K; accuratezza controllo temperatura 0,1 K; risoluzione 0,001 K; rumore ~60 nemu; spazio campione 7 mm
• Forno VSM ad alta temperatura: intervallo temperatura ambiente – 1273 K; accuratezza controllo temperatura 0,5 K; risoluzione 0,001 K; rumore ~100 nemu; spazio campione 7 mm
• Termostato integrato alta/bassa temperatura VSM: intervallo 100 K – 950 K; accuratezza controllo temperatura 0,5 K; risoluzione 0,001 K; rumore 60–100 nemu; spazio campione 7 mm
• Acquisizione dati: intervalli di raccolta continui fino a 10 ms
• Rotazione del campione: 360° continua tramite motore
• Risoluzione del sensore di spostamento laser: 1 µm (minima)
