Sistema di misurazione momento magnetico DXV-9000

magneticoautomatizzatoper semiconduttore

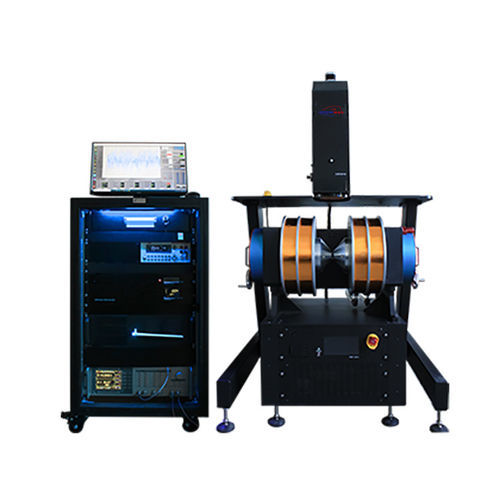

Panoramica

La serie DXV-9000 di magnetometri a campione vibrante (VSM) è progettata per misure accurate di momento magnetico, isteresi e dipendenze dalla temperatura su un'ampia gamma di campioni. Il sistema dispone di una testa vibrante elettrica rotante continua a 360°, acquisizione dati ad alta velocità e moduli opzionali per alte e basse temperature per test di Curie e transizione superconduttiva.

Funzioni e caratteristiche

• Misura delle curve di isteresi magnetica (M-H) per ottenere forza coercitiva, magnetizzazione remanente, magnetizzazione di saturazione e momento magnetico.
• Misura delle curve M-T con opzione bassa temperatura per la transizione superconduttiva e opzione alta temperatura per la determinazione del punto di Curie.
• Testa vibrante con rotazione elettrica continua 360° per studi di anisotropia.
• Campione posizionato al centro della bobina di raccolta e del campo per misure anisotrope migliorate rispetto a configurazioni con magnete superconduttore.
• Regolazione della distanza tra poli e sistema di sollevamento elettrico per centraggio verticale automatico, migliorando ripetibilità e precisione del centraggio.
• Acquisizione ad alta velocità: campionamento continuo fino a 10 ms/punto; supporta variazioni di campo fino a 5000 Oe/s e acquisizione di un ciclo di isteresi in ~14 s; compatibile con test FORC.
• Controllo di vibrazione in anello chiuso con sensore laser di spostamento che rileva variazioni di ampiezza ~1 μm e stabilità di ampiezza a lungo termine (es.: 4 μm su 24 h a 8 mm).
• Dispositivo integrato di sostituzione/allineamento per ridurre il rischio di rottura delle aste campione e garantire vibrazione verticale senza collisioni; test di momento vettoriale supportati con opzioni di temperatura.
• Conduttore elettrico brevettato sul polo campione per applicare campo elettrico durante la misura e bobina di raccolta integrata con sonda Gauss per collegamenti compatti e affidabili.
• Sostituzione del campione con una sola mano e test con un tasto tramite software con interfaccia HMI intuitiva.
• Tipi di campioni applicabili: diamagnetici, paramagnetici, ferromagnetici, ferrimagnetici, antiferromagnetici e materiali anisotropi; materiali magnetici particellari e continui; GMR, CMR, materiali con scambio polarizzato e spin-valve; materiali magneto-ottici; bulk, polveri, film sottili, monocristalli e liquidi.

Configurazioni

• Elettromagnete ad interpolo variabile (es. DXSB-130 per DXV-9005; DXSB-178 per DXV-9007)
• Alimentazione bipolare per elettromagnete (es. DXEP-7050 / DXEP-9060)
• Amplificatore lock-in per acquisizione dati
• Testa vibrante e supporto
• Aste campione, portacampioni e staffe per blocchi, polveri, film e liquidi
• Campione di calibrazione (standard di momento)
• Computer con software di sistema
• Chiller per raffreddamento elettromagnete e alimentazione (RG0309)
• Sistema alta temperatura (RT-873K)
• Sistema bassa temperatura (~80 K–350 K) — varianti indicate in sviluppo in alcune pagine

Opzioni di temperatura

• Bassa temperatura: ~80 K a 370 K (ambiente con azoto in flusso; risoluzione ~0.001 K; stabilità ±0.1 K).
• Alta temperatura: ~350 K a 1050 K (argon statico o equivalente; risoluzione/accuratezza tipica variabile per opzione: ±0.1 K a ±1 K).

Specifiche tecniche

• Rumore di momento: es. a temperatura ambiente @3.5 mm: 0.1 s/pt (RMS) = 150 μemu, 0.1 s/pt (P-P) = 800 μemu; 1 s/pt (RMS) = 80 μemu; 10 s/pt (RMS) = 35 μemu. Pavimento di rumore dichiarato ≈ 4×10⁻⁸ emu (10 s/pt).
• Intervallo di misura: ~35×10⁻9 a 10³ emu.
• Stabilità: ±0.05% della scala completa/giorno dopo equilibrio termico (spaziatura bobina fissa).
• Ripetibilità: ±0.5% (test di carico/scarico).
• Accuratezza: ±1% (confronto con campione standard NIST 772a).
• Massa massima campione: 0–10 g (masse maggiori riducono ampiezza e SNR).
• Intervallo/modo acquisizione: 0.01–10 s (modalità continua fino a 10 ms); costante di tempo lock-in 100 ms; passa basso 24 dB/oct; ampiezza vibrazione 2–8 mm; frequenza 55–85 Hz.
• Campo magnetico: esempi DXV-9005/DXV-9007 — piccoli interpoli producono picchi di campo fino a ~2.7–3.0 T a seconda di interpolo e materiale (opzione Fe-Co leggermente superiore).
• Precisione campo ~1%; risoluzione campo 1 mOe; precisione sollevamento 0.1 mm; corsa sollevamento 0–300 mm.
• Rotazione: 360° continuo con precisione angolare ~0.01°; ripetibilità ~100 mOe.
• Tasso di variazione campo supportato fino a 5000 Oe/s.
• Portacampioni/aste per blocchi, polveri, film (in-plane/out-of-plane) e liquidi; es. dimensioni: blocco Φ4×10 mm; film es. 10×6.4 mm; liquidi Φ2.5×10 mm. Aste alta temperatura in quarzo; aste bassa temperatura in fibra di carbonio.
• Ambienti del sistema di temperatura: bassa T con azoto in flusso; alta T con argon statico o vuoto/isolamento multistrato a seconda della configurazione.
