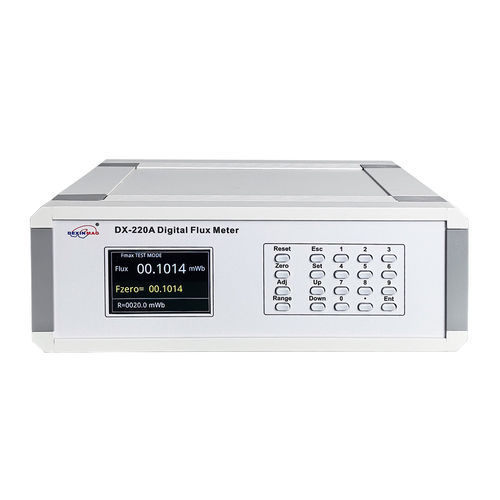

Flussimetro digitale DX-220A

Il DX-220A è un flussimetro digitale ad alta precisione progettato per la misurazione e la selezione del flusso magnetico in magneti permanenti, materiali magnetici morbidi e varie sorgenti di campo magnetico. Integra un sistema di acquisizione AD a 24 bit incorporato e funzioni automatizzate per test rapidi, ripetibili e gestione automatizzata dei dati.

Panoramica
Sistema di acquisizione dati AD a 24 bit ad alta precisione sviluppato da Dexinmag con risoluzione di acquisizione e visualizzazione fino a un milionesimo. Supporta la misurazione del flusso magnetico e la selezione automatica con limiti superiore/inferiore e indicazione visibile OK/NG. Lo strumento utilizza un algoritmo dinamico intelligente di regolazione della deriva e un metodo zero-first-then-test per eliminare il punto zero del flusso e semplificare l'uso. Fornisce interfacce di comunicazione automatizzate per flussi di lavoro di prova con grandi volumi di dati e può essere abbinato a software PC opzionale per archiviazione su larga scala e sistemi di misura automatizzati.

Caratteristiche principali

• Display TFT a colori reali certificazione medicale da 3,5 pollici con lettura numerica a sei cifre per migliore leggibilità e precisione
• Algoritmo dinamico intelligente di regolazione della deriva per compensazione automatica senza intervento manuale
• Metodo zero-first-then-test per eliminare il punto zero del flusso magnetico e visualizzare direttamente il valore del flusso
• Selezione per limiti superiori e inferiori con indicazione visibile OK/NG
• Interfacce di comunicazione automatizzate per test e selezione rapidi e automatizzati
• Compatibilità automatica con più bobine e supporti di misura senza ri-regolazione dei parametri
• Interfaccia USB Type-B standard e software PC opzionale per sistemi di misura automatizzati e archiviazione massiva dei dati

Metodi di prova (sintesi)
Posizionamenti consigliati: posizionare campioni cilindrici o piastre magnetiche sul piano di campionamento in modo che le linee di campo attraversino verticalmente la bobina; per misure di bobine o solenoidi posizionare la sonda longitudinale al centro del solenoide e perpendicolare alle linee di campo. Sono fornite immagini e schemi illustrativi per il corretto posizionamento della sonda e dei campioni.

Specifiche tecniche

• Alimentazione: AC 220V ±10%, 50/60Hz, 1A
• Modalità di visualizzazione: LCD TFT a colori reali, visualizzazione a sei cifre
• Dimensioni complessive (L×P×A): 307 mm × 260 mm × 120 mm
• Peso: Circa 3,5 kg
• Ambiente operativo: Temperatura 0℃ – 50℃; Umidità 40% – 85% RH
• Tempo di equilibrio termico: Collegare il dispositivo di ingresso del segnale e attendere ~20 minuti per la stabilizzazione della deriva
• Gamma di flusso magnetico: 10 mWb / 20 mWb / 50 mWb / 100 mWb (quattro gamme, espandibile)
• Risoluzione minima: 0,1 µWb (applicabile su tutta la gamma)
• Regolazione della deriva: Regolazione automatica intelligente della deriva (nessuna operazione manuale)
• Deriva integrale: ≤1 µWb/min o 0,01%RG/min (quanto maggiore)
• Precisione: ≤0,3%RD + 10 µWb (per ≥50% del fondo scala)
• Funzione di selezione: Parametri di selezione per limiti superiore e inferiore configurabili
• Interfaccia di comunicazione: USB Type-B
• Interfaccia automatica: Interfaccia a innesto senza saldatura (opzionale)
• Uscita digitale: Interfaccia RS232C (opzionale)
• Uscita analogica: Corrispondente a piena scala ±10 V, interfaccia a innesto senza saldatura (opzionale)
• Compatibilità software di misura: Windows XP, Windows 7, Windows 10 (32/64-bit)
• Note: Le specifiche del prodotto possono essere aggiornate; prevale il contratto o la scheda tecnica
