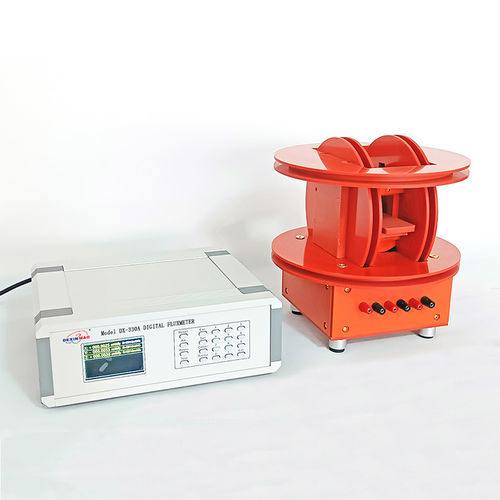

Flussimetro per campi magnetici DX-330A

digitale

Panoramica

Il DX-330A è un misuratore di flusso magnetico digitale tridimensionale di precisione progettato per misurare il flusso magnetico e i campi magnetici. È destinato alla ricerca e all'analisi di magneti permanenti e materiali magnetici molli, nonché ad applicazioni di misura in serie se abbinato a software per PC.

Caratteristiche principali

• Alta risoluzione di acquisizione e visualizzazione: display a 6 cifre su TFT a colori da 3,5 pollici per letture accurate.
• Regolazione intelligente automatica della deriva senza intervento manuale.
• Metodo "azzerare prima e poi testare" per eliminare il punto zero del flusso magnetico; visualizzazione diretta dei valori di flusso per un'operazione semplificata.
• Funzioni integrate di smistamento con limiti superiore e inferiore e risultati OK/NG per il controllo qualità.
• Interfacce di comunicazione automatizzate per supportare test e smistamenti rapidi e automatizzati.
• Compatibilità automatica con più bobine e staffe di misura senza ritarare i parametri.
• Interfaccia USB Type-B standard e software opzionale per formare un sistema di misura automatizzato con archiviazione massiva dei dati.
• Tre canali di misura simultanea.

Metodi di prova

• Prova del flusso su cilindro: posizionare il campione sul piano di campionamento assicurando che le linee di campo magnetico attraversino verticalmente la bobina.
• Prova del flusso su piastre magnetiche: posizionare il campione sul piano di campionamento assicurando che le linee di campo magnetico attraversino verticalmente la bobina.
• Misura della bobina (sonda longitudinale): posizionare la sonda longitudinale nell'area centrale del solenoide per la misurazione.

Specifiche tecniche

• Alimentazione: AC 220 V ±10%, 50/60 Hz, 1 A
• Display: TFT a colori da 3,5 pollici, visualizzazione a sei cifre
• Dimensioni complessive (L × P × A): 307 mm × 260 mm × 120 mm
• Peso: circa 3,5 kg
• Ambiente: temperatura 0℃–50℃; umidità 40%–85% UR
• Tempo di equilibrio termico: collegare il dispositivo di ingresso segnale e attendere circa 20 minuti per la stabilizzazione della deriva
• Intervalli di flusso X: 10 mWb / 20 mWb / 50 mWb / 100 mWb (quattro intervalli, espandibili)
• Intervalli di flusso Y: 10 mWb / 20 mWb / 50 mWb / 100 mWb (quattro intervalli, espandibili)
• Intervalli di flusso Z: 10 mWb / 20 mWb / 50 mWb / 100 mWb (quattro intervalli, espandibili)
• Risoluzione minima: 0,1 µWb (applicazione a tutta scala)
• Regolazione della deriva: regolazione automatica intelligente (nessuna operazione manuale)
• Numero di canali: tre canali (misura simultanea possibile)
• Deriva integrale: ≤ 1 µWb/min o 0,01% RG/min (usare il valore maggiore)
• Precisione: ≤ 0,3% RD + 10 µWb (≥ 50% fondo scala)
• Funzione di smistamento: impostazione dei parametri di smistamento con limiti superiore e inferiore
• Interfaccia di comunicazione: porta USB Type-B
• Interfaccia automatica: connettore butt (senza saldature) opzionale
• Uscita digitale: interfaccia RS232C (opzionale)
• Uscita analogica: ±10 V corrispondenti alla piena scala, connettore butt (opzionale)
• Software di misura: disponibile per Windows XP, Windows 7, Windows 10 (32/64 bit)
• Note: RD indica il valore letto; RG è il valore dell'intervallo corrente. Le specifiche del prodotto possono essere aggiornate; fanno stato i dati/contratti effettivi.
