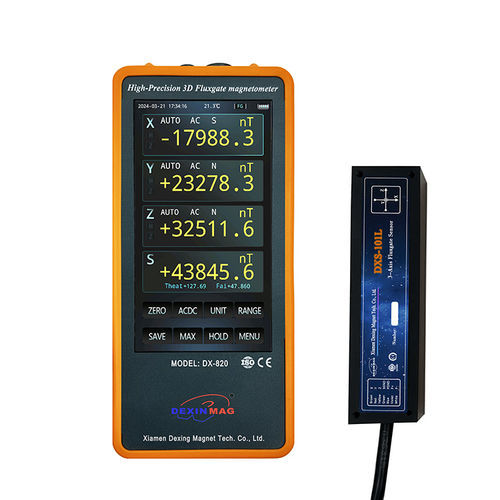

Magnetometro 3 assi DX-820

USBdigitale

Il DX-820 è un magnetometro fluxgate triaxiale portatile progettato per la misura di campi magnetici deboli a livello nT in ricerca scientifica e collaudi industriali. Integra una sonda fluxgate triaxiale ultra-sensibile, circuiteria avanzata di acquisizione analogica/digitale e un'interfaccia con touchscreen capacitivo per un uso efficiente in campo e in laboratorio.

Caratteristiche principali

• Touchscreen capacitivo con retroilluminazione regolabile
• Misura dei campi magnetici AC/DC
• Algoritmo di correzione dell'ortogonalità
• Risoluzione di lettura 5¾ cifre
• Commutazione intelligente delle gamme (automatica)
• Analisi FFT con visualizzazione dello spettro
• Display bilingue (cinese e inglese)
• Riconoscimento intelligente della sonda
• Commutazione alta/bassa velocità
• Visualizzazione dei valori misurati e delle curve (3D e per asse)
• Visualizzazione in coordinate sferiche (vettore e angoli di inclinazione/deflessione)
• Uscita analogica a 3 canali (BNC)
• Visualizzazione di valori estremi/massimi e peak hold
• Rumore del sensore ultra-basso
• Rilevamento soglia con modalità di allarme 3D (Nessuno / Dentro gamma / Fuori gamma)
• Memorizzazione dati (singola/continua), callback ed esportazione
• Comunicazione USB-C (TYPE-C); set di istruzioni generale compatibile LabVIEW

Funzioni e interfaccia utente

• L'interfaccia di misura mostra: valore di campo magnetico 3D, valore vettoriale, angolo di deflessione/inclinazione, gamma, modalità AC/DC, direzione del campo, unità, ora, ID sonda e livello batteria
• Pulsanti touch per azzeramento, commutazione AC/DC, cambio unità, cambio gamma, salvataggio dati, visualizzazione max/min, blocco schermo e menu
• Impostazioni menu: impostazioni soglia, info versione, visualizzazione curve, impostazioni comunicazione, impostazioni dispositivo, calibrazione, salva/visualizza
• Funzione curve: curve temporali tridimensionali, visualizzazione monoorizzontale, rilevamento picchi e FFT (0–2048 Hz) con ampiezza/frequenza di picco
• Software host per PC: monitoraggio in tempo reale, registrazione/tracciamento, calibrazione automatica della sonda, auto-zero, auto-range, allarmi di soglia e impostazioni tempo/luce

Applicazioni

• Monitoraggio del campo magnetico ambientale terrestre, dei campi magnetici di laboratorio e spaziali
• Calibrazione di schermature magnetiche e sorgenti di campo
• Rilevamento di campi magnetici deboli in esplorazione geologica e sistemi di perforazione petrolifera
• Misura dell'attenuazione e dell'efficacia di schermature magnetiche e camere schermate magneticamente
• Test del momento dipolare e del campo residuo di apparecchiature satellitari
• Standard di calibrazione per magnetometri fluxgate, magnetoresistivi e altri sensori
• Monitoraggio dei precursori sismici, osservazione vulcanica e lavori geofisici/ambientali analoghi
• Rilievi magnetici aerotrasportati e marini; ricerca sui campi magnetici deboli in biologia

Specifiche tecniche

• Modello: DX-820 (magnetometro fluxgate triaxiale portatile)
• Opzioni sonda e gamme: selezionabili ±100 μT e ±1000 μT
• Unità di visualizzazione: nT, μT, mGs
• Risoluzione: 0,1 nT
• Precisione: DC ≤ 0,5% RDG; AC ≤ 1% RDG
• Banda passante host: 50 kHz
• Frequenza di risposta: ≤ 2 kHz
• Rumore del sensore: 10 a ≤20 pTrms/√Hz a 1 Hz
• Errore di ortogonalità 3D: < 1°
• isteresi: < 2 nT a 1 × piena scala
• Coefficiente di temperatura dell'errore: ±1 nT/℃ (una gamma) e ±10 nT/℃ (gamma estesa)
• Warm-up / taratura: capacità di taratura in 15 minuti
• Gamma AC (≤100 Hz): ±100 μT / ±1000 μT
• AC (>100 Hz) (RMS): ±50 μT (RMS) / ±500 μT (RMS)
• Dimensioni (unità principale): 195 mm × 90 mm × 40 mm
• Dimensioni sonda (standard): 24 mm × 24 mm × 109 mm; sonda miniatura: 20 mm × 20 mm × 20 mm (per misure in spazi ristretti)
• Display: touchscreen capacitivo 5 pollici, risoluzione 720 × 1280
• Interfaccia analogica: BNC (porta di uscita analogica a 3 canali)
• Comunicazione: TYPE-C (USB-C)
• Alimentazione: batteria al litio integrata
• Consumo: 4,2 W
• Operazione continua (batteria): ~3,5 ore
• Sonda adattatrice (standard): sensore fluxgate 3D DXS-101L
• Peso unità principale: 362,8 g
• Software supportato: software host per PC con registrazione/tracciamento, calibrazione automatica della sonda, trasmissione seriale in tempo reale e interrogazione tramite istruzioni fisse
