Magnetometro digitale CTM-6W

Panoramica

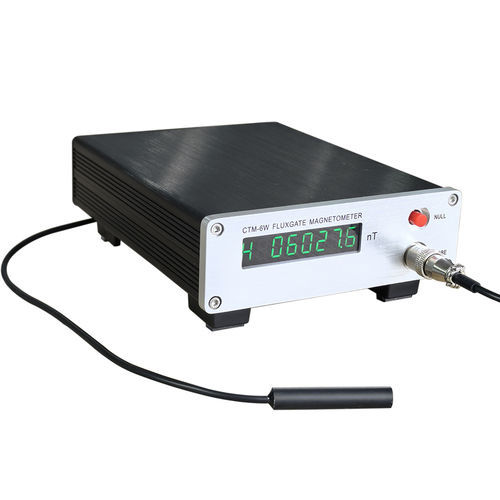

Il CTM-6W è un magnetometro fluxgate portatile monocomponente per la misurazione di deboli campi magnetici DC. Impieghi tipici: verifica di schermi magnetici, misurazione dei campi generati da bobine di misura, magnetizzazione residua dei materiali e misura diretta delle componenti del campo terrestre con risoluzione a sei cifre. Lo strumento può inviare dati tramite interfaccia RS-232 ed è progettato per uso in campo e per calibrazione di sensori a bassa precisione.

Principali indicatori di prestazione del CTM-6W

• Intervallo di misura: ± 99999.9 nT (1 Gs)
• Risoluzione: 0.1 nT (display 6 cifre)
• Rumore statico: < 0.2 nT (p-p)
• Bias magnetico residuo: < 10 nT
• Accuratezza: 0.05% ± 10 nT
• Display: LED, 6 cifre
• Uscita: RS232 con isolamento ottico, ASCII
• Compensazione dello zero: tasto Zero sul pannello frontale (imposta qualsiasi punto dell'intervallo a zero)
• Tempo di riscaldamento: 15 min
• Alimentazione: batteria interna al litio 12 V o caricabatterie esterno
• Dimensioni sonda: Φ8 mm × 50 mm; chassis: 130 × 170 × 55 mm
• Autonomia batteria: ~15 ore continue

Istruzioni e uso

• Inserire la sonda nella presa frontale e accendere lo strumento (pannello posteriore). Il display mostra il campo assiale della sonda (es. H-98765.4 nT; un “-” indica direzione opposta).
• Premere il tasto Zero per visualizzare P 00000.0 — questo compensa la lettura a zero per misurare piccole variazioni rispetto a un valore di riferimento. Premere di nuovo per annullare.
• Interfaccia RS232 (pannello posteriore): connettore standard a 9 pin; comunicazione asincrona 8 bit, 8 bit dati, senza parità, 1 bit di stop; baud 19200; uscita ASCII. Inviare 's' per avviare la trasmissione e 'q' per fermarla.
• La batteria interna consente ~15 ore di funzionamento continuo. Quando la batteria è scarica il display si spegne. Il caricabatterie fornito si collega alla presa posteriore per caricare la batteria e può alimentare lo strumento durante la carica (anche con lo strumento spento).

Esempio di applicazione
Per misurare il campo assiale debole all'interno di un tubo di schermatura magnetica con un magnetometro monocomponente: posizionare la sonda con l'asse coincidente con l'asse del tubo e registrare la lettura B1; ruotare la sonda di 180° e registrare B2 (incluso il segno). Campo nel tubo = (B1 - B2) / 2. Zero dello strumento (residuo) = (B1 + B2) / 2.

Precauzioni

• Maneggiare con cura sonda e chassis; evitare schiacciamenti, urti o cadute.
• Mantenere la sonda lontano da campi magnetici intensi per evitare la magnetizzazione.
• La sonda e lo chassis sono accoppiati e devono essere usati insieme.
• Usare solo il caricabatterie dedicato fornito con lo strumento.
• Per preservare la batteria, ricaricare almeno una volta al mese se non utilizzata.

Specifiche tecniche

• Modello: CTM-6W (magnetometro fluxgate portatile)
• Intervallo di misura: ± 99999.9 nT (1 Gs)
• Risoluzione: 0.1 nT (display 6 cifre)
• Rumore statico: < 0.2 nT (p-p)
• Bias magnetico residuo: < 10 nT
• Accuratezza: 0.05% ± 10 nT
• Display: LED, 6 cifre
• Uscita: RS232 con isolamento ottico, ASCII
• Parametri seriale: 19200 baud, 8 bit dati, senza parità, 1 bit di stop
• Compensazione zero: tasto Zero sul pannello frontale
• Tempo di riscaldamento: 15 minuti
• Alimentazione: batteria interna al litio 12 V o caricabatterie esterno; il caricabatterie può alimentare lo strumento e caricare la batteria quando lo strumento è spento
• Autonomia batteria: ~15 ore continue
• Dimensioni sonda: Φ8 mm × 50 mm
• Dimensioni chassis: 130 × 170 × 55 mm
