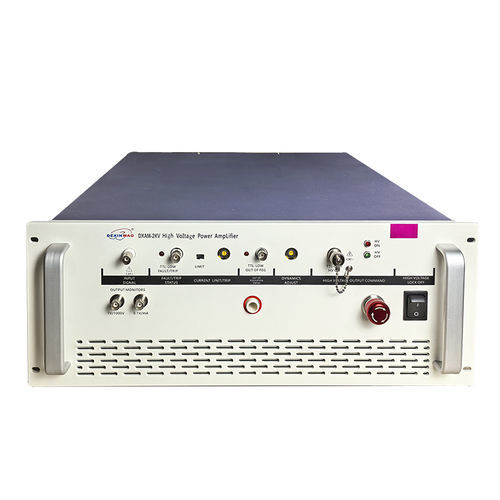

Amplificatore ad alta tensione DXAM series

di potenzadi tensionedigitale

Panoramica

La serie DXAM di amplificatori ad alta tensione è un amplificatore AC/DC per laboratorio, progettato per amplificare segnali in ingresso e fornire un'uscita ad alta tensione controllata alle carichi specificate entro limiti di distorsione definiti. È compatibile con generatori di segnale comuni e trova impiego in banchi prova e attività di R&S.

Principio di funzionamento dell'amplificatore ad alta tensione

L'amplificatore converte una tensione d'ingresso in una forma d'onda di uscita ad alta tensione adatta alla pilotaggio di carichi ad alta tensione e carichi capacitivi, con supporto per funzionamento a quattro quadranti e possibilità di polarizzazione DC secondo i modelli.

Caratteristiche principali

• Architettura di uscita a quattro quadranti per pilotare carichi capacitivi e complessi
• Sistema ad anello chiuso per alta precisione e uscita stabile
• Protezione da cortocircuito e sovraccarico per la sicurezza dell'apparecchiatura
• Uscita stabile adatta ad applicazioni di alimentazione programmabile
• Basso rumore di uscita per misure ad altissima precisione
• Guadagno di tensione regolabile digitalmente e, su modelli selezionati, preset di guadagno programmabili/memorizzabili

Punti di forza della serie

• DXAM-2KV: Uscita differenziale fino a 1600 Vpp (±800 Vp); guadagno regolabile digitalmente con salvataggio con un clic; uscita sincrona a doppio canale regolabile.
• DXAM-4KV: Ottimizzato per amplificazione AC e DC; prestazioni bilanciate per applicazioni di laboratorio a media tensione.
• DXAM-10KV: Amplificazione DC/AC ad alta tensione con guadagno regolabile numericamente e capacità di polarizzazione DC per prove avanzate.

Specifiche tecniche

• Modelli: DXAM-4KV; DXAM-10KV (serie DXAM)
• Intervallo tensione di uscita: DXAM-4KV = 0 a ±4 kV DC o picco AC; DXAM-10KV = 0 a ±10 kV DC o picco AC
• Intervallo corrente di uscita: DXAM-4KV = 0 a ±10 mA DC o picco AC; DXAM-10KV = 0 a ±40 mA DC o picco AC
• Intervallo tensione d'ingresso: 0 a ±10 V DC o picco AC (applicabile ai modelli)
• Resistenza d'ingresso: 25 kΩ
• Guadagno di tensione DC: DXAM-4KV = 400 V/V; DXAM-10KV = 1000 V/V
• Precisione del guadagno DC: Migliore dello 0,2% della scala completa
• Offset di tensione DC: DXAM-4KV = inferiore a ±1 V; DXAM-10KV = inferiore a ±2 V
• Rumore di uscita: DXAM-4KV inferiore a 30 mV rms; DXAM-10KV inferiore a 40 mV rms
• Velocità di conversione (10% a 90%): DXAM-4KV superiore a 1000 V/µs; DXAM-10KV superiore a 750 V/µs
• Bandwidth small-signal (-3 dB): migliore di 10 kHz
• Bandwidth large-signal (-3 dB): DXAM-4KV migliore di 20 kHz; DXAM-10KV migliore di 5 kHz
• Polarizzazione DC: Supportata (i modelli prevedono capacità di polarizzazione)
• Capacitanza di uscita interna: 300 pF (uscita alta tensione)
• Limitazione automatica di potenza: Protegge l'amplificatore in caso di sovraccarico
• Stabilità: Deriva nel tempo inferiore a 100 ppm/h (non cumulativa); deriva con la temperatura inferiore a 120 ppm/°C
• Rapporto monitoraggio tensione: DXAM-4KV = 1 V per 400 V; DXAM-10KV = 1 V per 1000 V
• Rumore monitoraggio tensione: Inferiore a 20 mV rms
• Precisione monitoraggio tensione: Migliore dello 0,5% della scala completa
• Rapporto monitoraggio corrente: DXAM-4KV = 1 V per 4 mA; DXAM-10KV = 1 V per 2 mA
• Rumore monitoraggio corrente: DXAM-4KV = 10 V rms; DXAM-10KV = 12 V rms
• Precisione DC monitoraggio corrente: Migliore del 2% della scala completa
• Interfaccia di uscita ad alta tensione: DXAM-4KV = connettore coassiale MHV; DXAM-10KV = connettore alta tensione
• Alimentazione richiesta: AC 220 V, 50/60 Hz

Applicazioni

• Test MEMS e microattuatori
• Test e pilotaggio di trasduttori ultrasonici
• Pilotaggio di campi elettromagnetici e prove sui materiali
• Ricerca e prototipi per trasmissione di potenza wireless
• Test elettronici sperimentali e attività di R&S

Ordini e assistenza

Contattare il nostro reparto commerciale per opzioni di configurazione, polarizzazione DC personalizzata, scelta dei connettori e pacchetti di calibrazione/manutenzione. Fornire le caratteristiche di carico e la sorgente di segnale per la migliore consulenza.
